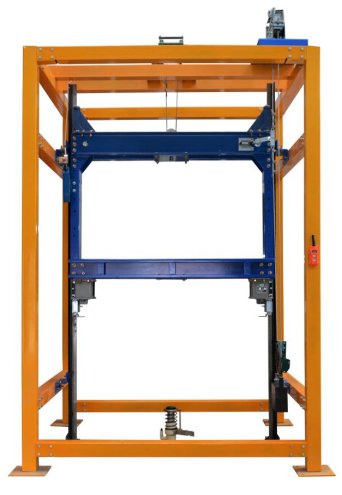

电梯限速器安全钳联动机构实训装置,电梯限速器安全钳联动机构实

一、MYDT-226B 电梯限速器安全钳联动机构实训考核装置-产品要求
1、★采用真实机构器件，使学生学到的与实际应用的一致；
2、设计，使其安装工艺与实际安装一致；
3、特殊的设计，能更方便的进行其维保项目的操作；
4、采用电动提升机进行上下升降，能方便的演示其联动过程。
二、技术参数要求
1、电源输入：三相四线 AC3800V 50Hz；
2、整机功耗：≤0.5KW；
3、整机重量：≤600kg；
4、提升速度: 7～14m/min；
5、最大起重量：≤600kg；
6、限速器下行机械动作速度：≤0.75m/s；
7、安全钳动作速度：≤1 m/s；
8、外形尺寸：2100mm×2000mm×3500mm（长×宽×高）。
三、配置要求

序号	名称	数量	单位	备注
1	井道框架	1	台	钢构
2	T型导轨	2	条
3	导轨支架	4	对
4	压导板	8	个
5	轿厢龙门架	1	套
6	安全钳提拉连杆	1	套
7	限速器安装底板	1	块
8	限速器－涨紧装置	1	套	单向
9	安全钳	1	对	渐进式
10	上导靴	1	对	滑动导靴
11	下导靴	1	对	滑动导靴
12	液压缓冲器	1	台	耗能
13	电动提升机	1	台
14	电气控制箱	1	个
15	按钮盒	1	个
16	限位开关	2	个
17	限位开关支架	2	个
18	安全钳开关	1	个
19	安全钳开关底板	1	个
20	钢丝绳	7	米	∅8
21	钢丝绳夹	6	个	∅8
22	安装工具	1	套	扳手、螺丝刀、卷尺、锤子等
23	人字梯	1	架	2.5米
24	随机资料	1	份	实训指导书与相关图纸等

四、实训项目要求
1、T型导轨（轿厢导轨）安装与调整；
2、轿厢龙门架的安装；
3、上导靴的安装；
4、安全钳连杆的安装；
5、限速器的安装；
6、涨紧装置的安装与调整；
7、下导靴的安装；
8、安全钳与下导靴的调整；
9、安全钳开关的安装与调整；
10、限位装置的安装与调整；
11、T型导轨与导靴的保养；
12、限速器－安全钳的保养；
13、限速器安全联动功能试验
