机械设备装调与控制技术实训装置,机械设备装调与控制技术实训设

一、产品概述：
机械设备装调与控制技术实训装置依据《高等职业学校专业教学标准》及行业标准，结合各职业院校“机械制造与自动化、机电设备安装与维修、机械装配、机械设备装配与自动控制、“工程机械运用与维护”等专业的培养目标而研制。通过项目实训主要培养学生识读装配图和零件图;机械部件的装配与调整；电气控制线路的设计与维修；变频器、伺服电动机及驱动器、步进电动机及驱动器应用；PLC控制程序编写与调试；机械设备装调与整机运行等职业能力，提高学生在机械设备、机电设备企业及相关行业一线工艺装配与实施、机电设备安装调试和维修、机械设备电气控制、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

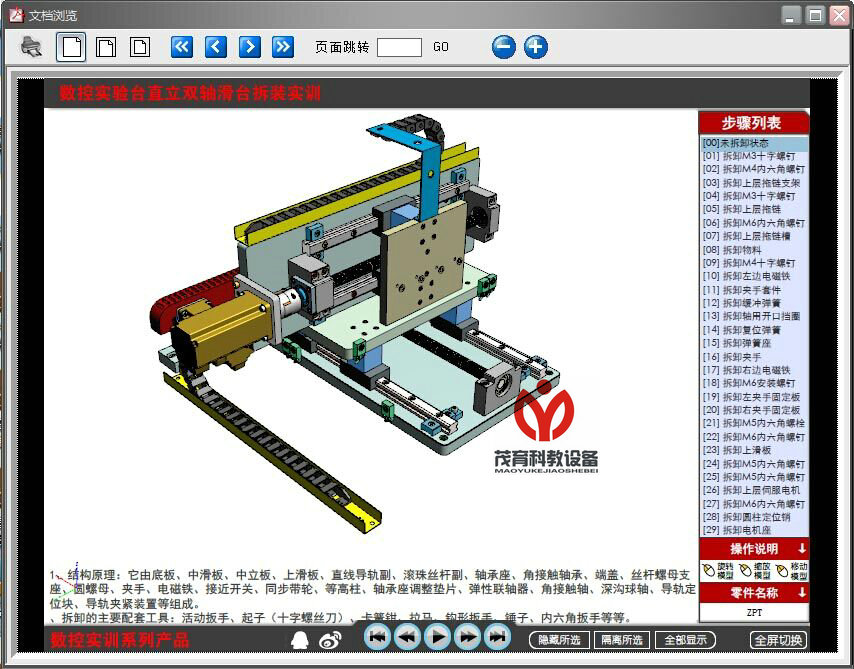

二、仿真教学软件界面

三、功能特点：
1、仿真度高装置可模拟真实数控冲床加工零件，通过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，可对厚度5mm以下铝板进行精确加工。编程完成后运行即可进行零件自动加工，贴近工业现场实际操作。
2、实操性强依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
3、模块化设计由多种机械部件组成，既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。
4、综合性强装置可完成机械设备安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务，满足实训教学、工程培训及职业竞赛的需要。
四、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：＜2.0kVA
4、外形尺寸：1100mm×700mm×1500mm（实训台）
400mm×700mm×900mm（控制台）
800mm ×600mm×1800mm（电气控制柜）
1200mm×600mm×1500mm （操作台
5、安全保护：具有电流型漏电保护，安全符合国家标准。
五、系统组成与功能：
主要功能是根据要求自动完成对被加工物料的多模具精确冷冲压；首先通过电气控制柜中的PLC控制伺服电机来控制二维送料部件，完成对被加工物料（铝板）的送料和定位，其次根据运行要求完成转塔部件中多种模具的更换，并通过定位系统对转塔进行精确定位；最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。
主要由实训台、电气控制柜（包括电源控制模块、可编程控制器模块、变频器模块、触摸屏模块、步进电机驱动模块、伺服电机驱动模块等）、动力源（包括三相交流电机、步进电机、交流伺服电机等）、机械传动机构、二维送料部件（十字滑台）、转塔部件、模具、离合器机构、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。

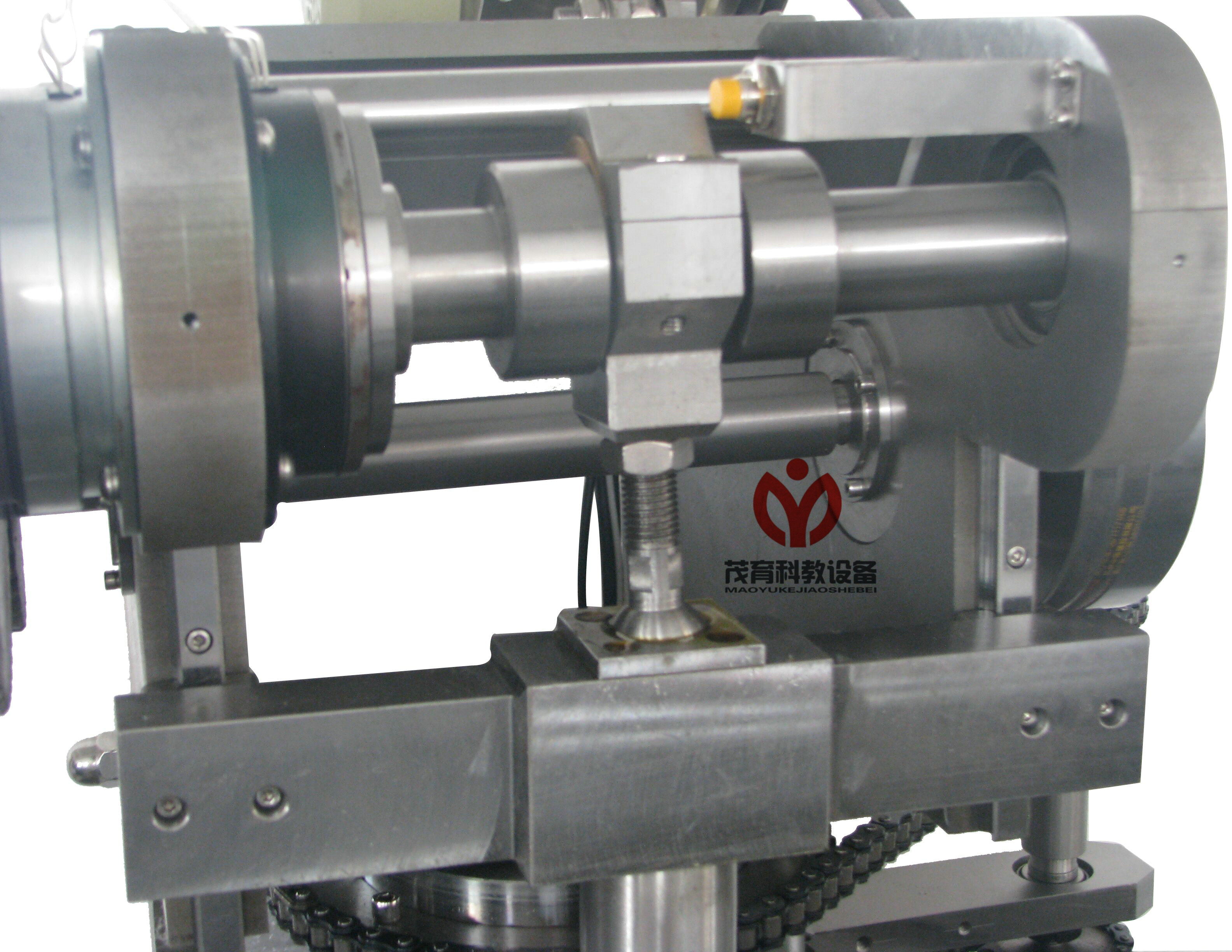

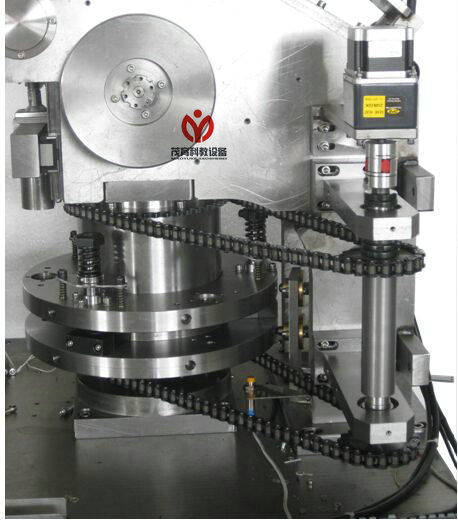

机械式冲料机构转塔部件二维送料部件

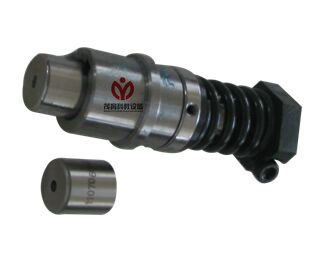

腰孔模方孔模圆孔模三角孔模

六、系统基本配置表：

序号	名称		规格	数量	单位	备注
1	实训台		铁质双层亚光密纹喷塑结构，40mm厚铸件平板台面，桌子下方设有储存柜，柜子上方设有2个抽屉，尺寸：1100mm×700mm×1500mm	1	台
2	控制台		铁质双层亚光密纹喷塑结构，桌子下方设有储存柜，柜子上方设有1个抽屉，尺寸：400mm×700mm×900mm	1	台
3	电气控制柜	电源控制模块	由三相电源总开关（带漏电和短路保护）、三相熔断器、交流接触器、热继电器、中间继电器、开关电源、钥匙开关、急停按钮、停止启动按钮（红、绿）、系统控制旋钮开关及指示灯等组成	1	套
4		可编程控制器模块	西门子S7-200 SMART CPUST40	1	套	二选1
5		可编程控制器模块	三菱FX3U-48MTES/A	1	套	二选1
6		触摸屏模块	西门子7英寸，TFT真彩，65k色	1	套
7		电机驱动模块	旋钮开关、步进电机驱动器 M542、伺服电机驱动器TSTE 15C、隔离变压器（380V/220V）、三菱FR-E740-0.75k-CHT变频器	1	套
8	机械设备部件	传动机构	主要包含带传动（同步带、三角带）、链传动（单排链条）、齿轮传动（直齿圆柱齿轮）等典型传动机构，	1	套
9		二维送料部件（十字滑台）	主要由滚珠丝杠螺母副（长度分别为528mm、485mm；公称直径20mm；导程5mm；右旋）、直线导轨和滑块（长度分455mm、335mm两种；宽度15mm）、工作台面、轴承（角接触轴承、深沟球轴承）、轴承座、端盖、垫块等组成	1	套
10		转塔部件	主要由上下八角盘定位销、上下八角盘定位销支架、下八角盘下料孔、链轮、链条、上下八角盘、传动轴、圆锥滚子轴承、支座、端盖等组成	1	套
11		模具	采用真实数控模具，含方孔模、圆孔模、腰孔模、三角模4种模具，另包括模具校棒1套	1	套
12		机械式冲料机构	主要由冲床床身、齿轮、端盖、曲轴、轴瓦、支架、电机座、轴承、卸荷式带轮装置等组成	1	套
13		上下八角盘气动定位模块	主要由单电控二位五通阀、调压过滤器、轴杆气缸、三通、PU气管、快换接头、气泵等组成	1	套
14		离合器机构	主要由支架、轴承、轴套、拨销、电磁离合器、电磁制动器等组成。	1	套
15	工具	电工工具套件	含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等	1	套
16		紫铜棒	一头φ18、一头φ14和φ30各1根	2	根
17		拉马		1	件
18		一字螺丝刀	10〞通芯一字螺丝刀	1	把
19		内、外卡簧钳	直嘴、弯嘴9寸内、外卡簧钳各1把	4	把
20		橡皮锤、榔头	圆头铁锤（1.5磅）、橡皮锤各1把	1	套
21		扳手组件	9件套内六角扳手；150mm、250mm活动扳手各1把；开口14-17呆扳手1套；开口为7、17梅花组合扳手各1把；M14、M18、M27圆螺母扳手1套	1	套
22		截链器	420～530	1	把
23		手轮	外径100	1	套
24		活动手柄	螺纹为M8	1	套
25	量具	划线平板	300mm×300mm	1	块
26		游标卡尺	测量范围：0～300mm，分度值：0.02mm	1	把
27		深度游标卡尺	测量范围：0～200mm，分度值：0.02mm	1	把
28		直角尺	200×130×12.5mm	3	把
29		杠杆式百分表	0～0.8mm，分度值：0.01mm；含转接头、磁性表座	1	个
30		百分表	0～10mm；含转接头、磁性表座	1	个
31		千分尺	0～25mm、25～50mm、50～75mm各1把	3	把
32		钢直尺	500mm	1	把
33		塞尺	测量范围：0.02～1.00mm	1	把
34	配件		零件盒、编程电缆、产品配套光盘（软件、使用手册、程序等）	1	套
35	机械设备装调与控制技术仿真教学软件		本软件采用3DPDF虚拟仿真技术，3D PDF结合了元数据，文字，图像，视频和表单的动态PDF文档（即加入三维动画的交互式PDF文档），包含丰富的3D数据。软件界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了机械传动机构、送料部件（十字滑台）、转塔部件、模具、机械式冲料机构等模块的拆卸和装配过程。。可实现以下功能： 1.虚拟交互式拆卸动画，均按机械结构顺序进行，每一步都有动画和详细的拆卸文字介绍及注意事项。 2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作，设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。 3.软件播放功能：设有第一步、上一步、播放全部、下一步、末一步等按钮。 4.机械设备装调与控制技术的基本知识及介绍 5.机械设备装调与控制技术主要组成器件的结构及工作原理 6.自动送料部件（十字滑台）的虚拟拆装、三维动画演示，拆卸和装配各110步动作。 7.转塔部件的虚拟拆装、三维动画演示 8.模具的虚拟拆装、三维动画演示，拆卸和装配各24步动作 9.机械式冲料机构的虚拟拆装、三维动画演示拆卸和装配各102步动作	1	套
36	电脑桌		用于放置计算机，下方装有四个带刹车的万向轮，尺寸：560mm×600mm×1020mm	1	台
37	计算机		主流品牌	1	台	用户自备
