电表的安装及注意事项

一、摘要：整改用户接户线是农网改造升级中一项重要内容。其间，如何正确安装电能表是每个电工师傅必须掌握的基本技能。在此,笔者将积累的一些经验提出来供读者参考。
二、安装环境：
　　电能表是测量精度要求严格的计量仪器，因此，对使用环境要求很高。一般来说，电能表必须牢固地安装在干燥、无震动的墙面上，周围环境应该干净、明亮。通常表箱材质当以塑料制品为好。如果是金属表箱，应可靠接地。
　　电能表上方不应有下水管道，下面应有良好道路。表箱底部与地面距离不超过1.8米，以便于装拆、抄表和维修。
　　如果用户采用感应式电能表，一定要注意垂直安装，否则会导致电能表计量误差。
三、正确接线：
　　接线时，接线桩头螺丝要拧紧，否则大电流通过时，容易发热，轻者影响用户正常用电，严重时会烧坏电能表计。
　　正常情况下，单相电能表接线是从左到右：1、3桩头分别进电源相线、N线(零线)，2、4桩头出相线、N线(零线)，就是接负荷。也有个别厂家的电能表有特殊要求，在安装时，一定要注意查看电能表接线桩头盖板后的接线图，以免接线错误而烧坏电能表。
　　如果是带电流互感器或电压互感器的电能表，为了能在带负荷的情况下装拆、校验电能表，电能表与电流互感器或电压互感器之间连接的二次导线中间应该装上联合接线盒。配有电流、电压互感器的，要有足够的容量，以保证电能计量的准确度。
　　互感器二次回路应采用铜质绝缘线连接，电流互感器连接导线的截面积应不小于4平方毫米，电压互感器二次回路连接导线的截面积应按照允许的电压降计算确定，但至少应不小于2.5平方毫米。
考虑到远程抄表在近年内要在各地供电公司实施，因此在安装电能表表箱时，进出线的PVC管要集中在表箱的一侧，另一侧则留着安装远程抄表终端系统。
四、使用电能表时需要注意以下几个问题:
(1)电表装好后，合上开关，开亮电灯，转盘即从左向右转动。
(2)关灯后，转盘有时还在微微转动，如不超过一整圈，属正常现象。如超过一整圈后继续转动，试拆去3、4两根线，若不再连续转动，则说明线路上有翻电现象。如仍转动不停，就说明电度表不正常，需要检修。
(3)电能表内有交流磁场存在，金属罩壳上产生感应电流是正常现象，不会耗电，也不影响安全和正确计量。若因其他原因使外壳带电，则应设法排除，以保障安全。
(4)电能表工作时有一些轻微响声，不会损坏机件，不影响使用寿命，也不会妨碍计量的准确性。
(5)电能表每月自身耗电量约1 kW·h(度)，因此若作分表使用时，每月应向总表贴补1kW·h电费，向总表贴补的电费与分表用电量的多少无关。
(6)用户在低于“最小使用电力”情况下使用电能表时，会造成计数显著不准现象。在低于“启动电力”的情况下使用时，转盘将停止转动。
(7)转盘转动的快慢跟用户用电量的多少成正比，但不同规格的表，尽管用电量相同，转动的快慢也不同;或者，虽然规格相同，用电量相同，但电能表的型号不同，转动的快慢也可能不同。所以，单纯从转盘转动的快慢来证明电能表准不准是不正确的。

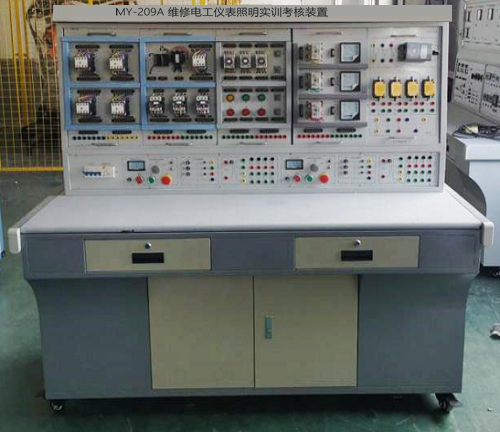

五、维修电工仪表实训装置实训项目：

1、插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
2、两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
3、三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
4、日光灯线路的接线
5、声控开关控制白炽灯电路的接线
6、触摸延时开关控制白炽灯电路的接线
7、人体感应开关控制白炽灯电路的接线
8、单相电度表直接接线电路
9、单相电度表经电流互感器的接线电路
10、电压表、电流表接线电路
11、万能转换开关的电压表测量三相电压接线
12、一只电流互感器用于单相回路的控制电路接线
13、三只电流互感器接成星形接线电路
14、三只电流互感器接成三角形接线电路
15、三相功率因数表的测量电路
16、三相三线有功电度表的接线电路
17、三相三线有功电度表经电流互感器的接线电路
18、三相四线有功电度表的接线电路
19、三相四线无功电度表经电流互感器的接线电路
20、三相四线无功电度表的接线电路
21、三相四线无功电度表经电流互感器的接线电路
