电流互感器的安装与保护--电路及电工仪表实验

一、实验目的
1.了解电流互感器的结构及工作原理。
2.掌握电流互感器的接线及保护方式。
二、实验说明
电流互感器是一种电流变换装置（也称CT）。它的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和保护装置,并将仪表和保护装置与高压电路分开。电流互感器的二次侧电流绝大多数为5A，只有极少数一部分为1A，，这使得测量仪表和保护装置使用起来安全、方便，也使其在制造上可以标准化，简化了生产工艺，并降低了成本。因此，电流互感器在电力系统中得到了广泛的应用。
电流互感器采用一次侧串入线路中的接线方式。
电流互感器的接线方式是指作为相间短路的过电流保护用的电流继电器与电流互感器二次线圈之间的连接方式。分为三种：
1.三相完全星形接线方式。
2.两相不完全星形接线。
3.两相电流差接线。
电流互感器的使用注意事项
①电流互感器二次侧不允许开路；
②电流互感器二次侧必须一点接地；
③注意电流互感器二次绕组的极性。

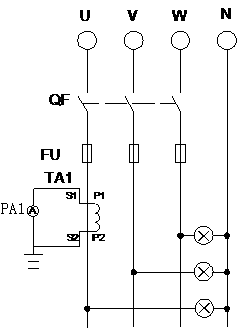

图2是电流互感器的安装与保护接线图。

图2 电流互感器的安装与保护接线

三、实验设备

序号	名称	数量	备注
1	实验台主控屏	1
2	电流互感器	1
3	白炽灯	3
4	交流电流表	1
5	空气开关	1
6	万用表（自备）、剥线钳、螺丝刀、尖嘴钳等	1
7	导线若干

四、实验内容
电流互感器的接线与保护。本试验中电流互感器我们是采用保险丝对其进行保护。
五、实验步骤
1.检查各实验设备外观及质量是否良好。
2.按图2电流互感器的安装与保护接线图进行接线，自己检查后经指导老师检查正确后方可进行下一步操作。
3.合上主控屏上总电源开关和面板WD01A中的空气开关QF，引入三相电源。
4.观察电流表的读数。
5.断开空气开关QF，断负载电源。
6.断开漏电保护器，切断总电源。
