单圈弹簧管压力表实验-化工仪表与控制实训装置

一、实验目的
1.了解弹簧管压力表的结构原理。
2.熟悉压力校验器的使用方法。
3.掌握压力表的调整、校验方法。
4.掌握运用误差理论及仪表性能指标来处理实验所得的数据。
二、实验器材
1.单圈弹簧管压力表：
（1）标准压力表（0.25级） 2.5MPa 1块（2）被校压力表（1.6极） 2.5MPa 1块2．压力校验器6MPa 1台三、实验系统图

1．被校压力表2．标准压力表3．压力校验器手轮4．油杯 5．6．截止阀手轮7．油杯针形阀
四、实验原理
本实验采用标准表比较法：将被校压力表和标准压力表通以相同的压力，比较它们的指示值。要求标准表的精度等级至少要比被校表的精度等级高二级，同时要求标准表的量程与被校表的量程越接近越好，这样可以提高精度。标准表的绝对误差一般应小于被校表绝对误差的1/4，所以标准表的误差可以忽略不计，认为标准表的读数就是真实压力的数值。如果被校表对于标准表的误差不大于被校表的允许误差，则认为被校表合格，否则被校表不合格，必须经过调校合格后方能使用或降级使用。
五、实验步骤
1.在压力校验器油杯中注满变压器油，并排净系统中气体。
2.分别把标准表及被校表安装在相应的接头上，并检查系统是否漏油，做好实验前的准备工作。
3.打开油杯进油阀门，并关闭截止阀门，缓慢逆时针旋出校验器手轮于。关闭油杯阀门，打开截止阀门。
4.首先调整好仪表的零点和量程（即刻度的终点）
（1）仪表零点的调整：调整压力校验器的手轮，将标准表的压力调整到量程的1/3处。将被校表的表罩取下，用表起子将被校表指针取下，重新安装到量程的1/3处。
（2）仪表量程的调整：调整压力校验器的手轮，将标准表的压力加到满量程处，保持压力信号不变。将被校表的表罩、指针、刻度盘取下，调整被校表的量程调整螺丝，使被校表的压力达到满量程。
（3）仪表的零点和量程要反复调整数次，直到零点和量程都调好为止。5．在全量程范围内将被校表的量程平均分成5份以上，以各点为校验点。首先按正行程（由小→大）校验，然后按反行程(由大→小)校验，重复做两次，同时读取并记录被校表和标准压力表的示值。
6．实验过程中，应保持压力表指针单方向无跳动的增加或减少。
六、数据处理

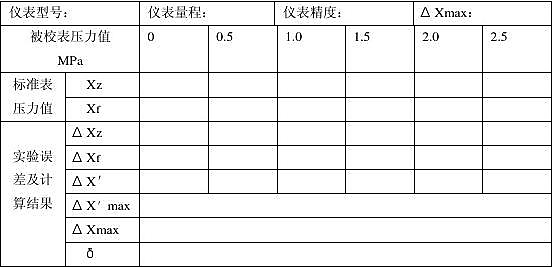

1.将得到的实验数据和处理结果填于下表中。
2.确定被校验压力表的精度等级。
δ=（ΔXmax/A上－A下）×100%

3.实验结果是否达到要求？
七、问题讨论
1.校验前不调整仪表零点及满刻度行否？为什么？
2.实验中若以标准刻度为准，从被校表中读数可以吗？为什么？
3.标准表比被校表精度要高出一定数量级，但标准表的量程也比被较表的量程要高得多时可以吗？为什么？
4.压力加到很高时，如何使压力减少？
