毫伏输入时温度变送器的实验-化工仪表与控制实训装置

一、实验目的
1.了解毫伏输入时温度变送器的接线方法。
2.熟悉温度变送器的结构原理。
3.掌握毫伏输入时温度变送器的调整及校验方法。
二、实验器材
1.温度变送器0.5级4~20mA 1台
2.UJ-37直流电位差计0.1级1台
3.XMZA-3101型智能数显仪1台
4.小螺丝刀1把
5.锰铜电阻Rcm=30Ω1个
6.导线若干
7.自带计算器

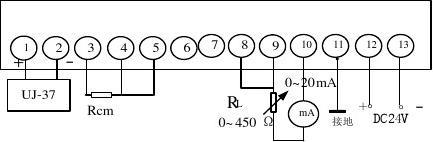

三、实验线路图

四、实验原理
温度变送器可与各种热电偶、热电阻配套使用，又可与具有毫伏输出的各种变送器配合，使其转换成4~20mA的统一直流输出信号，然后它和显示单元、控制单元配合，实现对温度或温变及其他各种参数进行显示、控制。
本实验用UJ-37直流电位差计给温度变送器各校验点输入标准毫伏信号，同时观察记录智能数显仪的输出电流值，利用误差理论计算温度变送器的精度等级，
校验温度变送器是否合格。
五、实验步骤
1.设量程的起始值为V1（mv）满度值为V2（mv），则量程为ΔV＝(V2-V1)（mv）。本实验为V1=5mv,V2=50mv,ΔV=45mv。用UJ-37直流电位差计输入量程V1（mv）毫伏信号，调节“零点迁移”电位器，将输出电流调整为4mA。再输入量程V2（mv）毫伏信号值，调节“量程”电位器，将输出电流调整为20mA。如此反复数次，直到“零点”和“量程”均调好为止。
2.分别输入量程V1、V1+ΔV*25%、V1+ΔV*50%、V1+ΔV*75%、V2的毫伏信号值，测出相应输出电流值Iz，然后再逐步减小输入信号，测出相应输出电流值I f。反复做两次。
六、数据处理

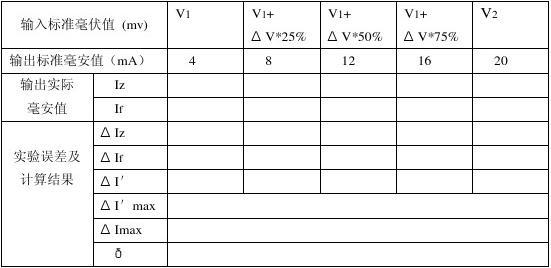

1.将实验所得数据填于下表。
2.确定温度变送器的精度等级。
δ=(ΔImax/ A上－A下)×100%

3.实验结果是否达到要求？
七、问题讨论
1.若温度变送器配接不同分度号热电偶时，如何改动实验线路？为什么Rm 的阻值不同?如何组织实验？
