热电阻输入时温度变送器实验-化工仪表与控制实训装置

一、实验目的
1.了解热电阻输入时温度变送器的接线方法。
2.熟悉温度变送器的结构原理。
3.掌握热电阻输入时，温度变送器的调整及校验方法。
二、实验器材
1.温度变送器0.5级4~20mA 1台
2.ZX35和ZX36标准电阻0.2级各1台
3.XMZA-3101型智能数显仪1台
4.小螺丝刀1把
5.导线若干
6.自带计算器

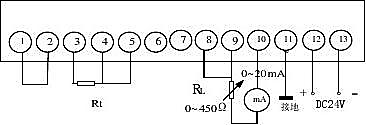

三、实验线路图

四、实验原理
本实验用标准电阻箱代替热电阻，给温度变送器各校验点输入标准电阻值，同时观察记录智能数显仪的输出电流值，利用误差理论计算温度变送器的精度等级，校验温度变送器是否合格。
五、实验步骤
1.根据温度测量范围选择热电阻（定分度号，从“温度与电阻转换表”中查出与上下限温度相对应的热电阻值，分别用R1和R2表示，其差值ΔR=R2－R1 (即量程范围）。用标准电阻箱输入量程R1的电阻信号，调节“调节零点迁移”电位器，将输出电流调整为4mA。再输入量程R2的电阻信号，调节“量程”电位器，将输出电流调整为20mA。反复调整数次，直到“零点”和“量程”均调好为止。
2.逐步增加输入信号，用标准电阻箱输入量程R1、R1+ΔR*25%、R1+ΔR*50%、R1+ΔR*75% 、R2的电阻信号值，测出相应输出电流值Iz，然后再逐步减小输入信号，测出相应输出电流值I f。反复做两次。
六、数据处理

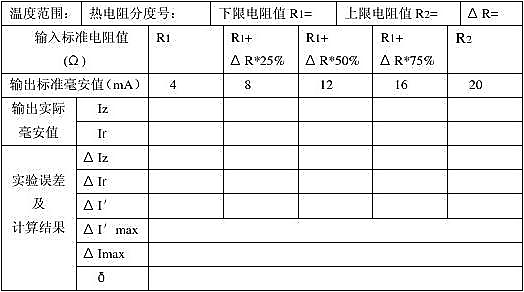

1.将实验所得数据填于下表。
2.确定温度变送器的精度等级。
δ=(ΔImax/ A上－A下)×100%

3.实验结果是否达到要求？
七、问题讨论
1.为什么实验时一定要先确定测量范围及热电阻分度号？热电偶输入时是否也是这样？
2.若测量范围下限为零时R1=？测量范围下限不为零时R1=？

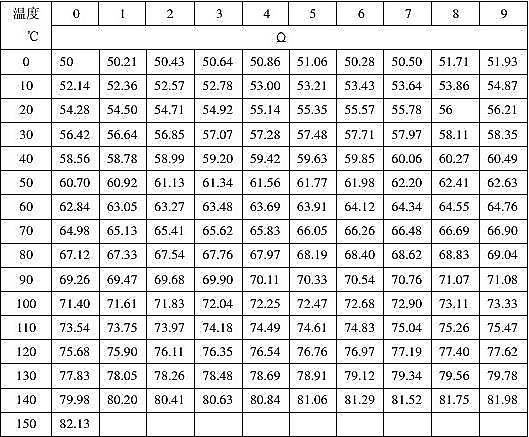

附录铜电阻温度与电阻换算表分度号：Cu0
