MYLY-31B建筑电气线路实训考核装置




建筑电气线路实训考核装置是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备,系统根据智能楼宇工程中安防布线系统的特点,针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计,强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力,适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
二、建筑电气线路实训考核装置结构与组成:
    本装置采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

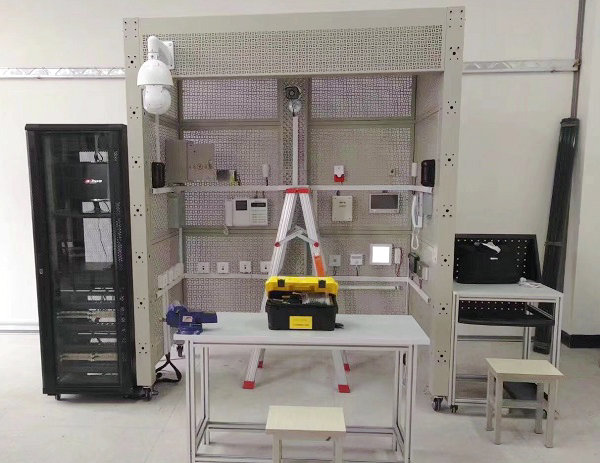

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区),实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。
二、技术参数:
1、输入电源:单相三线~220V±10% 50Hz
2、工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
3、装置容量:≤1.0kVA
4、外型尺寸:2006mm×1003mm×2310mm
5、安全保护:具有漏电压、漏电流保护,安全指标符合国家标准
三、实训项目:
1、智能建筑安防布线的实施
2、对讲门禁系统安装、接线与调试
3、室内安防与周界防范系统安装、接线与调试
4、视频监控系统安装、接线与调试
5、巡更系统安装与调试系统运行维护
三、基本配置:
1、设备配置清单

序号 器材名称 器材规格或型号 数量 单位
1 建筑模型 由铝合金型材框架和安装布线网孔板组成,2006mm×1003mm×2310mm,分为智能大楼(小区)、管理中心,器件采用自攻螺丝和工程塑料卡件配合安装。 1
2 电脑桌 600mm×600mm×800mm(长×宽×高) 1
3 钢凳 Φ300mm×450mm(圆×高) 1
4 铝人字梯 900mm×250mm×1200mm(长×宽×高) 1
5 工程塑料卡件 20mm×10mm×11mm(长×宽×高) 300
2、系统配置:
一、对讲门禁系统
序号 设备名称 设备型号( 单位 数量
1 管理中心机 ET-366G 1
2 欧式数码彩色可视室外主机 ET-366D08-1-ID 1
3 电源箱 ET-366P 1
4 联网器 ET-366W 1
5 多功能壁挂室内分机 ET-366M5-F 1
6 非可视壁挂室内分机 ET-366H2 1
7 层间分配器 ET-366FS2 1
8 非接触卡 ID 通用型 1
9 电插锁 通用型 1
二、安防系统
序号 设备名称 设备型号 单位 数量
1 8防区报警主机 238 1
2 烟雾探测器 LH-201 1
3 温感探测器 LH-94 1
4 门磁开关 HO-03 1
5 家用紧急求助按钮 HO-01 1
6 红外探测器 LH-902B 1
7 红外幕帘探测器 LH-901B 1
8 燃气探测器 LH-88 1
9 主动红外对射报警器 ABT-60 1
10 声光报警器 HC-103 1
三、视频监控系统
序号 设备名称 设备型号 单位 数量
1 高速球云台摄像机 SW-CW860SY 1
2 彩色枪型摄像机 SW-720A 1
3 红外摄像机 SW-631D2A 1
5 矩阵主机 ACES-8608 1
6 矩阵控制键盘 ACES-8603 1
7 19寸彩色显示器 AOC-19 1
8 17寸液晶监视器   1
9 硬盘录像机 海康威视DS-7808 1
10 硬盘 500G 1
11 安防控制箱 AC24V、DC12V/5A、DC18V/1.5A 1
12 视频线缆 SYV75-3 100
13 电源线 RVV2*0.5 100
四、巡更系统
序号 设备名称 设备型号 单位 数量
1 巡更棒 H5 1
2 巡更信息点   5
3 人员信息卡   2
4 巡更通讯线   1
5 巡更管理软件   1
3、工具及配件
序号 名称 内容
1 工具 包含小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。 1
2 耗材配件 包含PVC线槽、BNC视频接头、SYV75-3视频线、RVV2*0.5电源线等。 1

友情提示:
1、设备验收:各采购单位收货时请检查建筑电气线路实训考核装置的货品外观,核实建筑电气线路实训考核装置的数量及配件,拒收处于受损状态的建筑电气线路实训考核装置;
2、设备质保:茂育将为各采购单位提供建筑电气线路实训考核装置产品指导书和质保期,在质保范围内提供对建筑电气线路实训考核装置的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的建筑电气线路实训考核装置选型错误或建筑电气线路实训考核装置购买数量错误,造成建筑电气线路实训考核装置的退换货要求,将不被接受;
4、设备货期:对建筑电气线路实训考核装置的发货期为参考值,如您需要了解建筑电气线路实训考核装置的精确货期,请与上海茂育公司的销售人员联系;
5、咨询电话:如各采购单位对建筑电气线路实训考核装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关建筑电气线路实训考核装置的技术咨询;
