智能电梯装调实训室功能与课程介绍

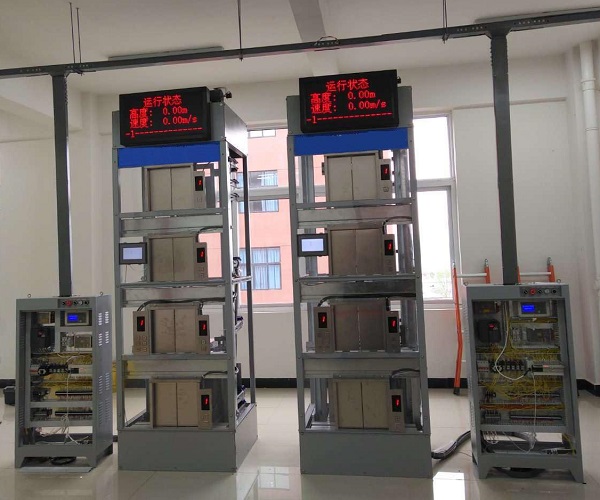

智能电梯装调实训室能够进行智能电梯安装与调试的相关实训项目。由于智能电梯是一个典型的机电一体化产品，同时智能电梯模型不仅具备电梯的几乎所有控制器件，而且便于安装调试与软件设计，所以该实训装备是机电一体化及电梯专业的一个很好的学习载体。从对电梯的观摩认知到电梯的安装调试实训，都能起到对真梯学习的很好的补充。在机电一体化专业方面，可以深化自动化编程方向的学习。
一、主要承担的课程：
本实训室主要承担智能电梯装调与维护技能竞赛的训练，以及《PLC应用技术》项目设计等相关课程的教学。
二、主要仪器设备的介绍：

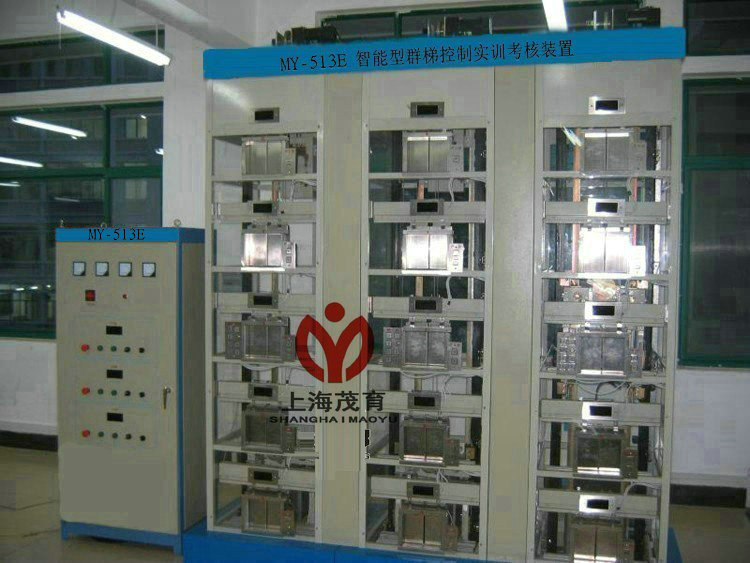

MY-513E 智能型群梯控制实训考核装置

本实训考核装置采用交流变频调速器与PLC通过开关量或数字量两种模式进行控制，并且设置了常见的几十项电路故障供学生实操。整套设备采用三台五层群控电梯，每部电梯都由一台PLC控制，PLC之间通过RS-485串行通讯卡交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。通过它，学生不但可以提高故障的检测和排除能力，还可以了解多台PLC联机编程原理从而提高编程技能。

整套系统的通讯接口采用开放式结构，且可以联入教学网络中，可以成为楼宇智能化控制系统的一部分。该套系统配备智能考核软件系统，可以在电脑上进行智能考核。适用于大中专院校、技校、职业学校或电梯专业使用。

技术参数：

1）输入电源：AC380V±5%(三相五线) 50Hz

2）额定功率：≤1KW

3）环境温度：-10℃～40℃

4）相对湿度：≤85%

5）外形尺寸：1980×660×3000mm

6）控制柜：800×480×1850mm

7）变频器：FR-E540-0.4K-CH

8）P L C：三菱FX2N-64MR

9）控制方式：开关量/数字量双控及VVVF技术

10）层数：五层五站×三台
