机床模拟电气控制技术实训报告
2025-07-03
机床模拟电气控制技术实训报告
一、实习的性质、目的、意义
电气控制
技术实习是在学习常用低压电气设备、电气控制线路的基本控制环节,典型机床电气控制线路等章节的基础上进行的实践性教学环节、其目的是培养我们掌握本专业所学必须的基本技能和专业知识。通过学习使学我们熟悉并掌握各种常用的低压电器设备的构造、工作原理及使用方法,初步掌握电气控制基本控制的原理、连接规则、故障排除方法,学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
二、z3050摇臂钻床机加工工艺介绍
钻床是一种用途广泛的孔加工机床。它主要是用钻头钻削精度要求不太高的孔,另外还可用来扩孔、铰孔、镗孔,以及刮平面、攻螺纹等。
三、机床实际电路控制分析
1、主电路控制分析
(1)m1是主轴电动机,由交流接触器km1控制,只要求单方向旋转,主轴的正反转有机械手柄操作。
(2)m2是摇臂升降电动机,装于主轴顶部,用接触器km2和km3控制其正反转。
(3)m3是液压泵电动机,可以做正向转动和反向转动。正向转动和反向转动的气动与停止有接触器km4和km5控制。热继电器fr2是液压泵电动机的过载保护电气。
2、控制电路的控制分析
(1)主轴的控制
和尚qf,按气动按钮sb2,km1吸合并自锁,m1启动运转,指示灯hl3亮。
(2)摇臂升降的控制
按摇臂上升按钮sb3(下降按钮sb4),其复合互锁断开km3(或km2),时间继电器kt吸合,其瞬动常开触点闭合,还要因为是断电延时,故其延时闭合的常闭触点断开,延时断开的常开触点闭合,使接触器km5失电复位,同时接触器km4和电磁铁ya得电闭合,液压泵电动机m3旋转,供给压力油,使摇臂松开。摇臂松开到位后,压位置开关sq2,使km4释放,m3停转,放松动作停止,而km2(或km3)吸合,升降电动机m2运转,带动摇臂上升(或下降)当摇臂上升(或下降)到所需位置时,松开sb3(或sb4),km2(或km3)、kt断电释放,m2停转,摇臂停止上升(或下降)。由于kt为断电延时,经过1-3秒延时后,kt延时闭合的常闭触点闭合,延时断开的常开触点断开,km5得电吸合,同时km5互锁使电磁铁ya失电断开。m3反转,液压泵反向供给压力油,使摇臂夹紧,夹紧到位后,机械装置压下位置开关sq3,使km5释放,液压泵停止旋转,夹紧动作结束。
(3)手动松开或夹紧控制
(4)照明控制

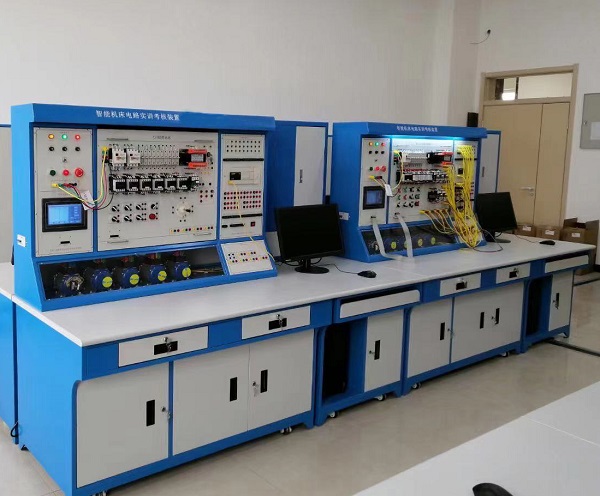

四、机床模拟电气控制原理
1、对电路图做适当的调整
由于本实习中设计安装的电器控制与实际的电气控制存在差异,实验室中没有电机与断电延时继电器,所以使用电灯炮代替电机,示意电机的转动。并使用2个中间继电器和1个通电延时继电器代替断电延时继电器。
