PLC可编程实训室建设的目的及功能介绍

可编程序控制器（也称PC或PLC）是以微处理器为基础，综合了计算机自动控制和通信等技术的一种新型通用工业控制装置，由于PLC体积小、功能强、速度快、可靠性高，又具有较大的灵活性和可扩展性，目前已被广泛应用于钢铁、石油、化工、电力、建材、机械制造，汽车、轻工、交通运输、环保以及文化娱乐等诸多领域。
根据教育部颁布的教学大纲，PLC可编程实训室配置有西门子可编程控制实训装置、包括电脑。可编程控制器主机及十种教学实训模型。学生可根据教学模型的特点在老师的指导下自己设计梯形图，编写程序，编写组态，联机运行。从而提高学生的创新能力，职业能力，培养出真正意义的“经验型应用技能型人才”。
一、PLC可编程实训室面向专业
本实训室适用于电工专业、机电一体化技术、电气自动化设备安装与维修专业实训，可用于《PLC控制电路安装与调试》、《PLC编程技术》、《PLC应用技术》等课程的实验实训教学。本实训室也适用于机电类院校、企业、下岗职工、再就业人员进行在职或岗前职业技能培训。
二、PLC可编程实训室承担课程
PLC实训室是机电一体化、电气自动化、电子设备与运行管理等专业的专项职业能力训练场所。服务于《PLC控制系统设计与运行》、《机床电气与PLC》、《PLC设计》、《PLC技术与应用》《可编程控制器系统应用》《PLC技能实训》《可编程控制器实训》《可编程控制器原理及应用》等课程教学。
三、PLC可编程实训室可完成的实训项目
从简单模块的PLC控制开始，循序渐进地进行变频器应用、触摸屏使用实训，到PLC、变频器、触摸屏的综合应用实践，使学生初步具备自动化系统的设计及维护能力。
可以开展西门子PLC、三菱PLC基础知识教学、PLC应用实训、变频器应用实训、电动机控制系统实训的实训，实训项目如下：

序号	实训项目名称
1	电动机控制模块
2	PLC的音乐喷泉、天塔之光控制模块
3	PLC的十字路口、四节传送带控制模块
4	PLC的水塔水位、液体混合控制模块
5	PLC的运料传送系统控制模块
6	PLC的机械手控制模块
7	PLC的自动售货机控制模块
8	变频器应用模块
9	触摸屏应用模块
10	PLC、变频器、触摸屏的综合应用

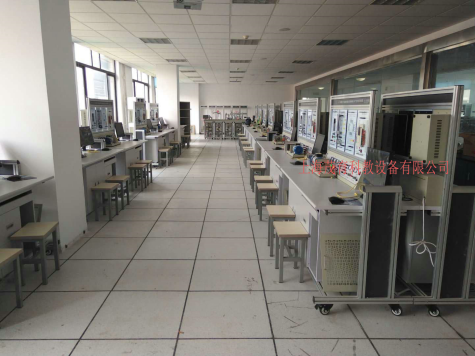

四、PLC可编程实训室的主要设备

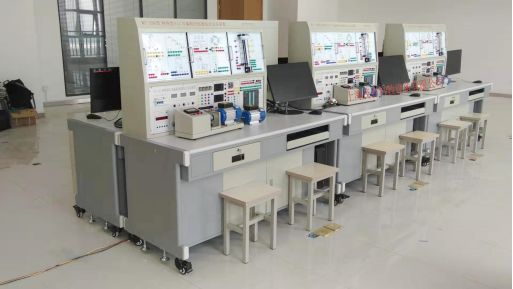

1、MY-29A 网络型PLC可编程控制器.变频调速及电气控制实验装置

本装置是专为目前各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集PLC编程控制器、变频控制、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物与于一体，综合性强、功能齐全，做到一机多用、资源共享、便于管理，大大节省实验室。可完成单片机、PLC编程控制器、变频调速技术课程的相关教学实训。是大中院校及中职理想的实验设备。
装置特点：
1）装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。
2）双端口接线法：PLC主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解PLC的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3）实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4）采用三菱FX1N-40mR可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5）组态棒图教学，采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6）实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7）PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟16台PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟7台PLC主机（从站）进行直接通信实验（即进行N：N通信）。

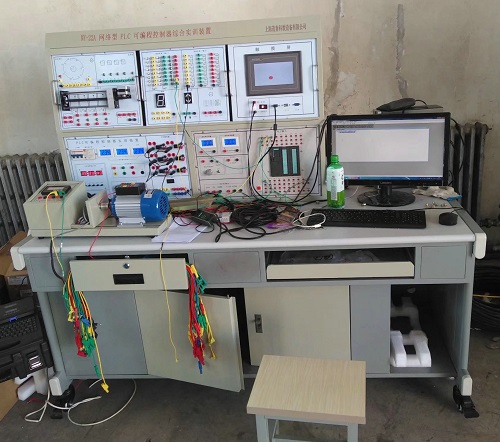

2、MY-22A 网络型PLC可编程控制器综合实训装置

本实训装置（PLC+变频+电气控制+触摸屏）是根据按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。本装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。
设备特点：
1）采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。
2）项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。
3）基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
4）仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线、错误检查、编程训练、程序编写测试等功能。

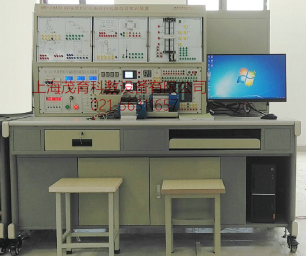

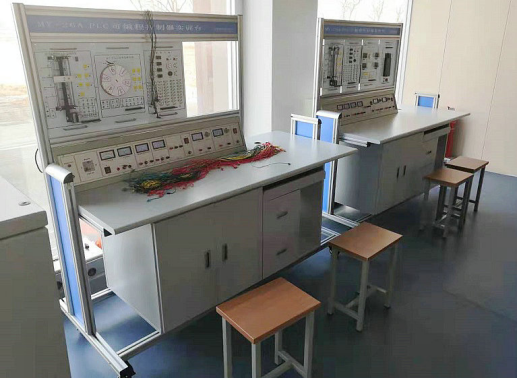

3、MY-26A PLC可编程控制器实验装置

本装置是专为职业院校及中职学校开设的可编程控制器技术及其应用等课程实验配套设计的，集PLC编程控制器及单片机控制的实验挂箱于一体，综合性强、功能齐全。可完成单片机、PLC编程控制器技术课程的相关教学实训，是大中院校及中职理想的实验设备。
装置特点
1）装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2）双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3）实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4）采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5）组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
4、MY-24A PLC可编程变频调速技术实训装置
