电子产品制作实训室主要设备的功能介绍

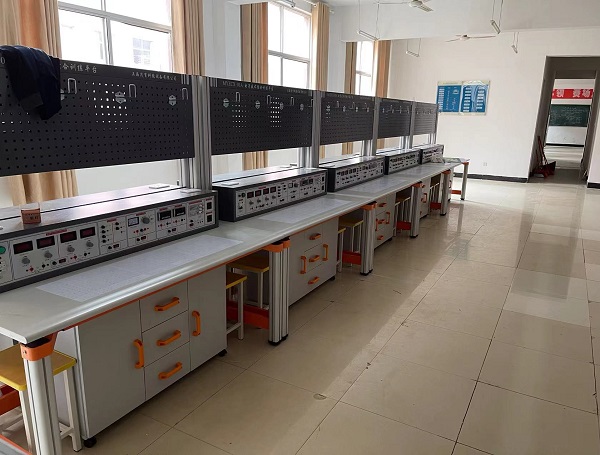

电子产品制作实训室由成套PCB制板装置、贴片焊接流水线、插件焊接流水线及配套工具、万用表、示波器、信号发生器等设备组成。本实训室按“教室+车间”模式布置，“车间里面有教室，教室旁边有实训设备”，按照产品生产工艺流程划分为元件库、制版区、焊接区、调试维修区、质检区、成品库及教学讨论区，营造了真实的电子产品生产环境，具有真实的生产氛围。
实训室具有PCB制板、SMT元件焊接、插件元件焊接、电子产品生产等功能，完全满足电气自动化技术专业及专业群开设电子类课程“任务驱动、教学做一体化”的教学要求，同时从企业引入推行8S和TPM（全面规范化生产维护）管理制度，规范学生操作等职业习惯，促进了学生综合素质的提高。并配备多媒体投影等先进教学设备，承担学校电气自动化等多个专业的实训任务，做到现场教学，有问题现场解决，取得了良好的教学效果，实训项目开出率100%。本实训室也是创新班及电子创新协会开展课外科技及工程实践活动的主要场所，培养学生掌握电子小产品的设计、焊接、安装、调试等基本技能。
一、主要功能
实验室主要功能有两项：一是按小型工业制板工艺完成PCB板的制作：二是完成电路板的焊接、调试及维修。主要承担电气自动化技术、机电一体化技术、物联网技术应用、计算机网络技术等专业学生的电子实习以及电子类大赛的备赛训练工作。
二、主要设备： 电子工艺焊接装配生产线、电子装配生产线、电子应用技能实训考核装置、可编程器件电子产品设计与制作实训设备、多媒体智能型数码应用技术实验实训装置、环保型PCB制板工艺系统、SMT表面贴装实习系统
电子工艺焊接装配生产线是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
1、MY-116D 电子工艺焊接装配生产线

2、MY-116D 电子装配生产线

3、MY-112B 电子应用技能实训考核装置

4、MY-110A 可编程器件电子产品设计与制作实训设备

5、MY-116 多媒体智能型数码应用技术实验实训装置

6、MY-111 环保型PCB制板工艺系统

7、MY-115 SMT表面贴装实习系统




三、实训项目
1．PCB板的制作：
2．常用工具、仪表的作用：
3．常用电子元器件的检测：
4．电路板的手工焊接：
5．电路板插件的浸焊：
6．电路板贴片元件的回流焊
7．电路板的焊接检查：
8．电路板调试：
9．电路板的维修。
