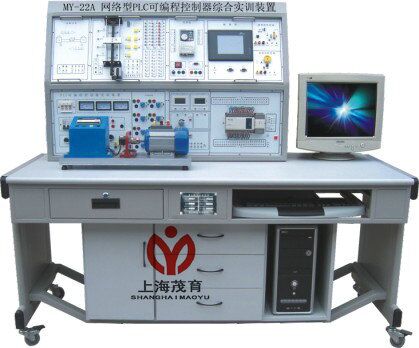

网络型PLC可编程控制器综合实训装置的建设要求及技术重点

    网络型可编程序控制器实训装置是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。本装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。     学校配置网络型可编程序控制器实训装置，教师控制机一台，教师机与学生台之间具有网络通信功能，负责承担系内电气相关专业的PLC实训教学任务。
    实训室共有25套设备，可供机电一体化专业学生完成PLC实训，通过实训，学生能够掌握PLC的基本指令应用、编程软件的使用、PLC的应用与设计等项目，提高学生的实践技能，培养学生的动手能力。
    PLC实训项目包括：PLC认知实训、典型电动机控制、数码显示控制、抢答器控制、音乐喷泉控制、装配流水线控制、十字路口交通灯控制、水塔水位控制、天塔之光控制、自动配料装车系统控制、四节传送带控制、多种液体混合装置控制、自动售货机控制、自控轧钢机控制、邮件分拣机控制、自控成型机控制、机械手控制、加工中心控制、三层电梯控制、步进电机控制等实训。
特点：
1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。
2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。
3、基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
4、仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线、错误检查、编程训练、程序编写测试等功能。
    实训室共有25套设备，可供机电一体化专业学生完成PLC实训，通过实训，学生能够掌握PLC的基本指令应用、编程软件的使用、PLC的应用与设计等项目，提高学生的实践技能，培养学生的动手能力。
实训室可编程序控制器实训装置配置如下：
    PLC主机：配置三菱FX1N-40 mR  PLC主机，内置数字量I/O（24路数字量输入16路数字量输出），FX1N-485BD通信模块，FX0N-3A模拟量模块（2路输入/1路输出），配套SC-09通信编程电缆。
实训挂箱：
挂箱一 抢答器/音乐喷泉
    通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
挂箱二 装配流水线/十字路口交通灯
    通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
挂箱三 水塔水位/天塔之光
    通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
挂箱四 自动送料装车/四节传送带
    通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
挂箱五 多种液体混合装置
    通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
挂箱六 自动售货机
    通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
挂箱七 自控轧钢机/邮件分拣机
    通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
挂箱八 机械手控制/自控成型机
    通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
挂箱九 加工中心
    通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
挂箱十 四层电梯
    通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
挂箱十一 步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。
    通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
挂箱十二 自动洗衣机/电镀生产线
    通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。
挂箱十三 直流电机控制/温度控制（模拟量控制）
    通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。
挂箱十四 典型电动机控制实操单元：施耐德交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。
    掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。
挂箱十五 网孔板
    学会电气控制系统中各元器件的布局规划、安装、调试过程知识。
挂箱十六 变频器实训组件：配置三菱FR-S520变频器，带有RS485通信接口及BOP操作面板
    初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。
挂箱十七 触摸屏实训组件：5.7英寸Eview500，256色
    了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。

---
