抽样定理与信号恢复--信号与系统实验箱
2024-09-01
抽样定理与信号恢复--信号与系统实验箱
一、实验目的
1.观察离散信号频谱,了解其频谱特点;
2.验证抽样定理并恢复原信号。
二、实验原理说明
1.离散信号不仅可从离散信号源获得,而且也可从连续信号采样获得。抽样信号Fs(t)=F(t)·S(t)。
其中F(t)为连续信号(例如三角波),S(t)是周期为Ts的矩形窄脉冲。Ts又称抽样间隔,FS=
称抽样频率,Fs(t)为抽样信号波形。F(t)、S(t)、Fs(t)波形如图4-1。

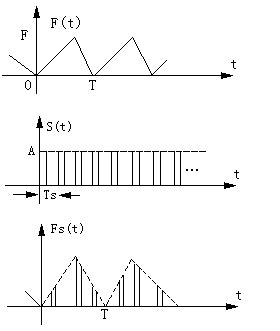

图4-1连续信号抽样过程

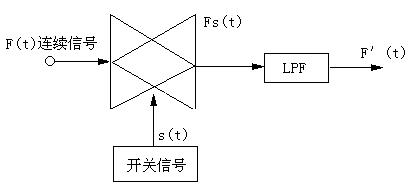

将连续信号用周期性矩形脉冲抽样而得到抽样信号,可通过抽样器来实现,实验原理电路如图4-2所示。
图4-2信号抽样实验原理图
2.连续周期信号经周期矩形脉冲抽样后,抽样信号的频谱
它包含了原信号频谱以及重复周期为fs(fs=
)、幅度按
规律变化的原信号频谱,即抽样信号的频谱是原信号频谱的周期性延拓。因此,抽样信号占有的频带比原信号频带宽得多。
以三角波被矩形脉冲抽样为例。三角波的频谱
F(jω)=π
抽样信号的频谱
F
S
(jω)=
·4E
取三角波的有效带宽为3ω1,其抽样信号频谱如图4-3所示。
(a)三角波频率
(b)抽样信号频率

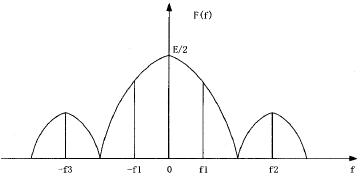

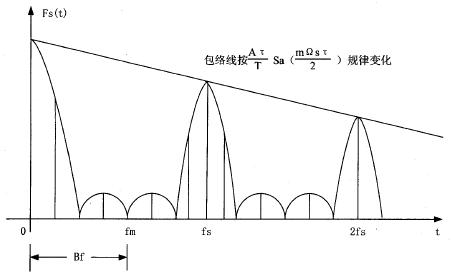

图4-3抽样信号频谱图
如果离散信号是由周期连续信号抽样而得,则其频谱的测量与周期连续信号方法相同,但应注意频谱的周期性延拓。
3.抽样信号在一定条件下可以恢复出原信号,其条件是fs≥2Bf,其中fs为抽样频率,Bf为原信号占有频带宽度。由于抽样信号频谱是原信号频谱的周期性延拓,因此,只要通过一截止频率为fc(fm≤fc≤fs-fm,fm是原信号频谱中的最高频率)的低通滤波器就能恢复出原信号。
如果fs<2Bf,则抽样信号的频谱将出现混迭,此时将无法通过低通滤波器获得原信号。
图4-4实际低通滤波器在截止频率附近频率特性曲线
在实际信号中,仅含有限频率成分的信号是极少的,大多数信号的频率成分是无限的,并且实际低通滤波器在截止频率附近频率特性曲线不够陡峭(如图4-4所示),若Fs=2Bf,fc=fm=Bf,恢复出的信号难免有失真。为了减小失真,应将抽样频率fs取高(fs>2Bf),低通滤波器满足fm<fc<fs-fm。
为了防止原信号的频带过宽而造成抽样后频谱混迭,实验中常采用前置低通滤波器滤除高频分量,如图4-5所示。若实验中选用的原信号频带较窄,则不必设置前置低通滤波器。
本实验采用有源低通滤波器,如图4-6所示。若给定截止频率fc,并取Q=(为避免幅频特性出现峰值),R1=R2=R,则:
C1=
(4-1)
C2=
(4-2)

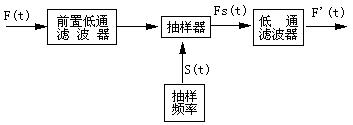

图4-5信号抽样流程图

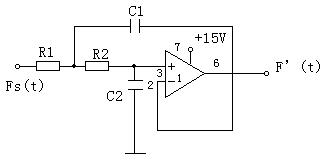

图4-6有源低通滤波器实验电路图
三、实验内容
1.观察抽样信号波形。
①使信号发生器H701端输出频率f=1KHz,幅值A=1V有效值的三角波。
②连接H701与P401,示波器观察TP403(Fs(t))的波形。
③调整20K电位器可改变抽样频率,可用示波器观察TP402(S(t))的波形。
2.验证抽样定理与信号恢复
(1)信号恢复实验方案方框图如图4-7所示。
图4-7信号恢复实验方框图
(2)分别设计两个有源低通滤波器,电路形式如图4-6所示。(利用实验箱所提供的电阻、电容、运放单元等来实现)分别设fc1=2KHz,fc2=4KHz,R1=R2=5.1KΩ,试计算C1和C2值(计算公式见4-1,4-2)。

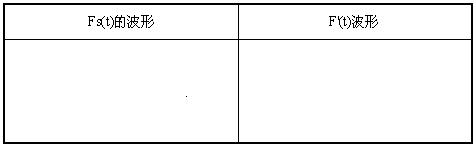

(3)信号发生器输出频率f=1KHz,幅值A=1V有效值的三角波接于P401,Fs(t)的输出端(P403)与低通滤波器输入端相连,示波器CH1接于TP403观察抽样信号,CH2接于F(t) 观察恢复的信号波形。
(4)设1KHz的三角波信号的有效带宽为3KHZ,Fs(t)信号分别通过截止频率为fc1和fc2低通滤波器,观察其原信号的恢复情况,并完成下列观察任务。
1.当抽样频率为3KHz、截止频率为2KHz时:
2.当抽样频率为6KHz、截止频率为2KHz时:
3.当抽样频率为12KHz、截止频率为2KHz时:
4.当抽样频率为3KHz、截止频率为4KHz时:
5.当抽样频率为6KHz、截止频率为4KHz时:
6、当抽样频率为12KHz、截止频率为4KHz时:
四、实验报告要求
1.整理数据,正确填写表格,总结离散信号频谱的特点;
2.整理在不同抽样频率(三种频率)情况下,F(t)与F'(t)波形,比较后得出结论;
3.比较F(t)分别为正弦波和三角波时,其Fs(t)的频谱特点;
4.通过本实验你有何体会。
五、实验设备
1.双踪示波器1台
2.信号与系统实验箱1台
