单调谐回路谐振放大器实验--高频电子线路实验箱

—、实验准备
1.做本实验时应具备的知识点：
1)放大器静态工作点；2)LC并联谐振回路；3)单调谐放大器幅频特性。
2.做本实验时所用到的仪器：
1)单调谐回路谐振放大器模块；2)双踪示波器；3)万用表；4)频率计；5)高频信号源。
二、实验目的
1.熟悉电子元器件和高频电子线路实验系统；
2.掌握单调谐回路谐振放大器的基本工作原理；
3.熟悉放大器静态工作点的测量方法；
4.熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；
5.掌握测量放大器幅频特性的方法。
三、实验内容
1.用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点；
2.用示波器测量单调谐放大器的幅频特性；
3.用示波器观察静态工作点对单调谐放大器幅频特性的影响；
4.用示波器观察集电极负载对单调谐放大器幅频特性的影响。
四、基本原理
1.单调谐回路谐振放大器原理
小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。单调谐回路谐振放大器原理电路如图1-1所示。图中，R_B1、R_B2、R_E用以保证晶体管工作于放大区域，从而放大器工作于甲类。C_E是R_E的旁路电容，C_B、C_C是输入、输出耦合电容，L、C是谐振回路，R_C是集电极（交流）电阻，它决定了回路Q值、带宽。为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。

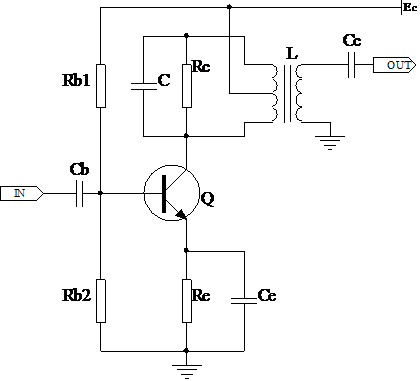

图1-1 单调谐回路放大器原理电路

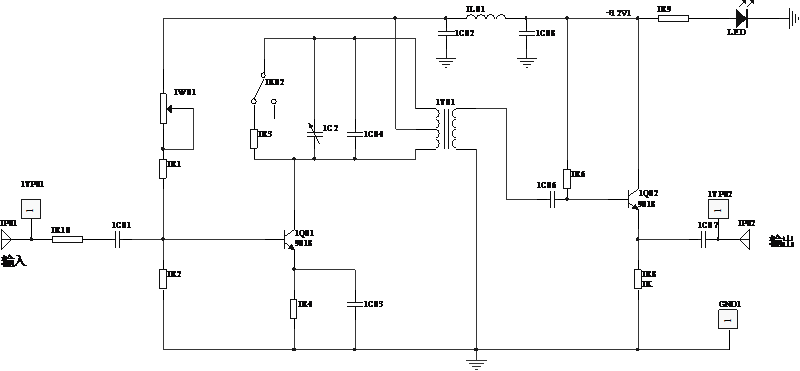

图1-2 单调谐回路谐振放大器实验电路图

2.单调谐回路谐振放大器实验电路
单调谐回路谐振放大器实验电路如图1-2所示。其基本部分与图1-1相同。图中，1C₂用来调谐，1K₀₂用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q值）的影响。1W₀₁用以改变基极偏置电压，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q值）的影响。1Q₀₂为射极跟随器，主要用于提高带负载能力。
五、实验步骤
1.实验准备
1）插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关1K₀₁。
2）接通电源，此时电源指示灯亮。
2.单调谐回路谐振放大器幅频特性测量
测量幅频特性通常有两种方法，即扫频法和点测法。扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。步骤如下：
1）1K₀₂置“off“位，即断开集电极电阻1R3，调整1W₀₁使1Q₀₁的基极直流电压为2.5V左右，这样放大器工作于放大状态。高频信号源输出连接到单调谐放大器的输入端（1P01）。示波器CH1接放大器的输入端1TP01，示波器CH2接单调谐放大器的输出端1TP02，调整高频信号源频率为6.3MHZ （用频率计测量），高频信号源输出幅度（峰——峰值）为200mv（示波器CH1监测）。调整单调谐放大器的电容1C₂，使放大器的输出为最大值（示波器CH2监测）。此时回路谐振于6.3MHZ。比较此时输入输出幅度大小，并算出放大倍数。
2）按照表1-2改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-2。
表1-2

输入信号频率f(MHZ)	5.4	5.5	5.6	5.7	5.8	5.9	6.0	6.1	6.2	6.3	6.4	6.5	6.6	6.7	6.8	6.9	7.0	7.1
输出电压幅值U(mv)

3）以横轴为频率，纵轴为电压幅值，按照表1-2，画出单调谐放大器的幅频特性曲线。
3.观察静态工作点对单调谐放大器幅频特性的影响
顺时针调整1W₀₁（此时1W₀₁阻值增大），使1Q₀₁基极直流电压为1.5V，从而改变静态工作点。按照上述幅频特性的测量方法，测出幅频特性曲线。逆时针调整1W₀₁（此时1W₀₁阻值减小），使1Q₀₁基极直流电压为5V，重新测出幅频特性曲线。可以发现：当1W₀₁加大时，由于I_CQ减小，幅频特性幅值会减小，同时曲线变“瘦”（带宽减小）；而当1W₀₁减小时，由于I_CQ加大，幅频特性幅值会加大，同时曲线变“胖”（带宽加大）。
4.观察集电极负载对单调谐放大器幅频特性的影响
当放大器工作于放大状态下，按照上述幅频特性的测量方法测出接通与不接通1R3的幅频特性曲线。可以发现：当不接1R3时，集电极负载增大，幅频特性幅值加大，曲线变“瘦”，Q值增高，带宽减小。而当接通1R3时，幅频特性幅值减小，曲线变“胖”，Q值降低，带宽加大。
六、实验报告要求
1.对实验数据进行分析，说明静态工作点变化对单调谐放大器幅频特性的影响，并画出相应的幅频特性。
2.对实验数据进行分析，说明集电极负载变化对单调谐放大器幅频特性的影响，并画出相应的幅频特性。
3.总结由本实验所获得的体会。
