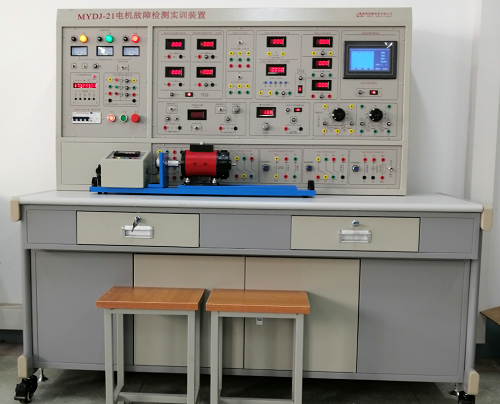

电机故障检测技术实训装置

一、MYDJ-21电机故障检测技术实训装置-技术参数
1、输入电压:三相四线制380V±10%  50Hz
2、工作环境:环境温度范围为—5℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3、装置容量:≤1.5kVA
4、安全保护:具有过流、漏电、短路、超量程等

二、电机故障检测实训考核装置的配置
实训装置由电源控制屏、实训桌、仪表及连接导线等组成。
(一)电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
1、交流电源部分
提供三相0~450V可调交流电源,同时可得到单相0~250V可调的交流电源,配有一台三相同轴联动自耦调压器(规格1.5kVA、0~450V)。可调交流电源输出处设有过流保护装置,当相间、线间过电流及直接短路均能自动保护,克服了更换保险丝带来的麻烦,并具有过流声光告警。控制屏的供电由启停按钮进行控制,具有漏电声光告警等功能;配有指针式交流电压表,可方便地指示三相电网和三相调压输出的每一相的线电压。
2、直流电源部分
220V/0.5A直流电源一组,具有短路保护功能;
0~240V/3A可调直流高压电源一组,具有过压、过流及短路保护功能
3、 设置故排、排除故障模块
  该模块设有设故区和排故区,设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置;排故区可让学生动手进行故障测试,并把测试出的故障加以排除,从而提高学生的电机检测技能。
4、 电机模块部分
  配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机,设有对应电机控制及运行状态指示,在电机短路故障模拟时能迅速的切断电源,以保护设备的安全使用。
(二)实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为加厚钢板喷塑,结构坚固,形状似长方体封闭式结构,造型美观大方;设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构,便于移动和固定。
(三)仪器仪表
1、交流数字电流表(三只表): 测量范围0~5A,带有毫安、安培指示(量程自动判断,自动切换),输入阻抗为0.5Ω,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。
2、交流数字电压表(一只表): 测量范围0~500V(量程自动判断,自动切换),输入阻抗1M,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。
3、直流数字电流表(两只表):测量范围0~5A,带有毫安、安培指示(量程自动判断,自动切换),输入阻抗为0.25Ω,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。
4、500V等级兆欧表。
5、便携式数字万用表
6、直流数字电压表(一只表):测量范围0~500V(量程自动判断,自动切换),输入阻抗10M,精度0.5%±5字,具有超量程报警、指示及切断总电源等功能。
(四)实训导线及配件
采用高可靠护套结构插连接线(不存在任何触电的可能),里面采用无氧铜抽丝多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。
三、实训项目
(一)直流电动机实训
1-1直流电动机知识的概述
1-2直流电动机认识实训
1-3直流电动机的启动
1-4直流电动机的调速
1-5直流电动机的换向
1-6直流他励电动机绝缘电阻的测量
1-7直流电动机故障的检测
(二) 三相异步电动机实训
2-1异步电机知识的概述
2-2 三相鼠笼异步电机的认识实训
2-3 三相鼠笼异步电机的启动与换向实训
2-4 三相鼠笼异步电动机的空载实训
2-5 三相鼠笼式异步电动机绝缘电阻的测量
2-6三相异步电动机继电接触控制实训(自锁控制)
2-7三相异步电动机故障的检测
(三)单相电容运转异步电动机实训
3-1 单相异步电机的概述
3-2 单相电容运转异步电动机的认识
3-3 单相电容运转异步电动机的空载运行
3-4单相电容运转异步电机绝缘电阻的测量
3-5单相异步电动机故障的检测
(四)三相同步电动机实训
4-1 三相同步电机知识的概述
4-2 三相同步电动机的认识
4-3 三相同步电动机的启动
4-4 三相同步电机的故障检测
