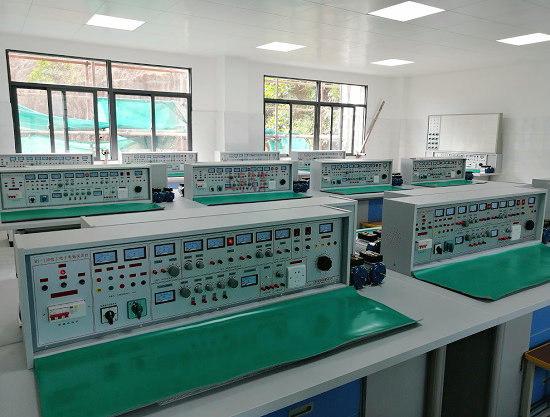

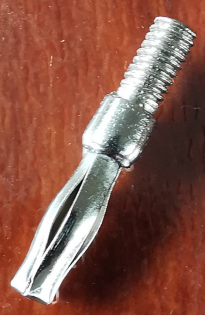

1.实验台外壳尺寸:123×35×20cm 2.三相保险座 3.三相电源输入指标 4.实验台电源总开关,带漏电、过载保护 5.试验按钮:试验漏电开关漏电功能 6.电源输入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流电压表:指示输出线电压 9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况 10.接线座5只:A单元三相四线及地线输出 11.电流表W相电流输出指示 12.O/I开关:三相电源输出控制(提高安全系数) 13.接线座2只:B单元交流低压电源输出 14.电表(2A):B单元交流电流指示 15.旋钮:B单元3-24V交流低压选择输出 16.开关:C单元双路直流稳压电源开关 17.旋钮:C单元双路Ⅰ路稳流调节 18.旋钮:C单元双路Ⅱ路稳流调节 19.接线座2只:C单元Ⅰ路直流稳压输出 20.保险座:C单元双路稳压电源保险 21.电表4只:双路稳压电源电压、电流指示 22.接线座:D单元直流5V稳压输出 23.电表:D单元电流0.5V输出指示 24.开关1:控制各低压交流电、信号源 25.开关2:控制E单元交直流调压电源 26.电表:E单元交流电压输出指示 |

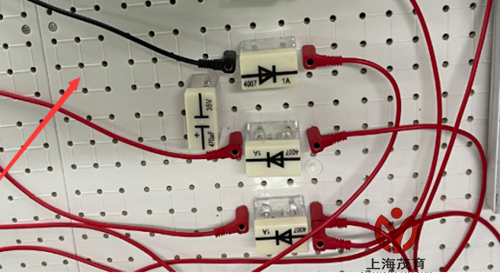

28.旋钮:E单元0~240V电压调节 29.插座:G单元220V输出插座 30.旋钮:音频功率放大器音量调节 27.接线座4只:E单元交流、直流输出口 31.接线座2只:音频信号输入 32.按钮:单次脉使能开关 33.接线座3只:单次脉冲输出口 34.电表:函数发生器正弦波输出电压指示 35.旋钮:正弦波输出三级衰减幅度粗调 36.旋钮:正弦波输出口 37.接线座:正弦波输出口 38.旋钮:矩形波输出幅度调节 39.接线座:三角波输出口 40.旋钮:函数信号发生器频率细调 41.接线座:矩形波输出口 42.旋钮:函数信号发生器五级频率粗调 43.电表:函数发生器输出频率指示 45.智能型交流电路测量电表:通过开关切换可同时测量电路I、U、KW、Kwh、T,八位液晶显示。 46.实验桌面尺寸:160×70cm 47.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验 48.储存板:放置元件盒 49.左储存柜:放置储存板(带门锁) 50.抽屉:放置常用工具 51.右储存柜:放置储存板(带门锁) |
1.电工测量仪表的使用 2.常用元件的识别与检测 3.线性元件与非线性元件的伏安特性 4.电源的外特性 5.电位值、电压值的测定 6.电流表和电压表的扩程 7.基尔霍夫定律的验证 8.验征楞次定律 9.迭加原理与互易定理的验证 10.戴维南定理与诺顿定理的验征 11.电压源与电流源的等效变换 12.受控源特性的研究 13.一阶电路实验 14.二阶电路的过渡过程 15.研究LC元件在直流和交流电路中的特性 16.负载获得最大功率的条件 |
17.交流电路参数的测量 18.正弦交流电路中RLC元件的特性 19.RL及RC串联电路实验 20.RLC串联谐振电路 21.日光灯电路的连接及功率因数改善 22.三相负载的星、三角接法 23.三相电路及功率的测量 24.R-C选频网络的研究 25.二端口网络研究 26.单相变压器实验 27.互感电路实验 28.三相异步电动机的使用与起动 29.三相电动机继电接触控制的基本电路 30.三相电动机Y一△起动控制实验 31.三相电动机的顺序控制实验 32.三相电动机能耗制动控制实验 |
利用上述32项实验的元器件也可完成下面电路实验 | |
33.最简单的电路 34.电路中各点电位与参考点的选择 35.电阻的串联 36.电阻的并联 37.电阻的混联 38.电阻分压器电路 39.全电路欧姆定律 40.电桥的应用与平衡条件 41.节点电压法 42.回路电压法 43.支路电流法 44.RCL并联电路 45.串联电路 46.变压器结构及工作原理 47.基尔霍夫第一定律 48.基尔霍夫第二定律 49.日光灯电路原理 50.扩大电压表量程 51.扩大电流表量程 52.RC电路的过度过程 53.RL过渡过程 54.电容的串联电路 55.电容的并联电路 |
56.电容器的充放电 57.电容器在交直流中的作用 58.条形磁铁在线圈中的运动 59.电容的混联 60.纯电阻、电感、电容电路 61.磁耦合线圈的顺串 62.磁耦合线圈的反串 63.欧姆表的工作原理 64.双联开关二地控制 65.用示波器观察磁滞回线 66.磁路欧姆定律 67.两线圈的互感及同名端 68.互感耦合 69.提高功率因数的方法 70.单相电路功率的测量 71.收录机电源电路 72.滤波电路 73.电阻与温度的关系:用伏安法测出灯丝 在不同电压下的阻值。 74.三相异步电机闸刀控制正转实验 75.具有过载保护的控制线路 76.按钮控制的正反转控制线路 77.接触器控制星一三角降压起动控制线路 |
