通用电工电子实验设备

一、MY-13C 通用电工电子实验设备-是根据中职电工电子类课程的实验内容精心设计的一体化综合实验设备，实验内容包括电路分析、电工基础、电工学、电子技术、电子学、模拟电子技术、数字电子技术、电力拖动等课程实验项目，具有针对性、实用性、科学性和先进性，实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。设备实训内容分为几个层次和若干模块，不同学制，不同生源的学校可根据自己的实际情况选择实训项目。为学校迅速开设电工电子实训课程提供了理想的实训设备。

二、实验台功能及结构：

1．实验台外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源输入指标
4．总开关：实验台电源总开关，带漏电、过载保护
5．试验按钮：试验漏电开关漏电功能
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相四线电源输出控制
(提高安全系数)
13．接线座2只：B单元交流低压电源输出
14．电表(2A)：B单元交流电流指示
15．旋钮：B单元3-24V交流低压选择输出
16．开关：C单元双路直流稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调节
18．旋钮：C单元双路Ⅱ路稳流调节
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单元直流5V稳压输出
23．电表：D单元电流0.5V输出指示

24．开关1：控制各低压交流电、信号源
25．开关2：控制E单元交直流调压电源
26．电表：E单元交流电压输出指示
27．接线座4只：E单元交流、直流输出口
28．旋钮：E单元0～240V电压调节
29．插座：G单元220V输出插座
30．旋钮：音频功率放大器音量调节
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数发生器正弦波输出电压指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调节
39．接线座：三角波输出口
40．旋钮：函数信号发生器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号发生器五级频率粗调
43．电表：函数发生器输出频率指示
45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。
46．实验桌面尺寸：160×70cm
47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验

三、主要技术指标：
1、输入工作电源：三相四线
2、输出电源及信号：A单元：三相四线、B单元：交流3、6、9、12、15、18、24V、C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。电压稳定度：<10^-2负载稳定度：<10^-2纹波电压：<5mv、D单元：直流稳压5V，电流0.5A、E单元：交直流电压0～240V连续可调，电流2A、F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
　　　　矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
　　　　三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。
7、绝缘电阻：>5MΩ
8、漏电保护：漏电动作电流≤30mA

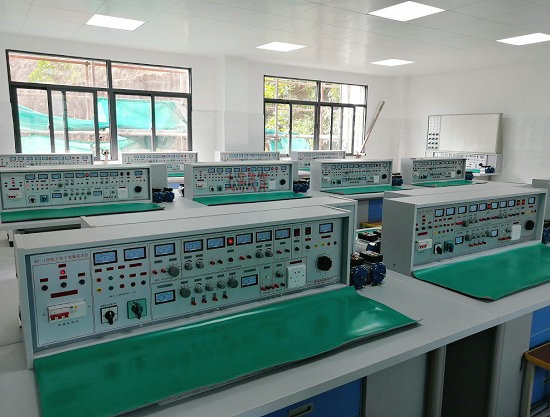

四、电工电子实训设备结构与配备（以二十四座为例）：
1、实验操作桌材质：由双面饰面板制成，不变形，不褪色。尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
2、实验桌：12台学生实验桌，一台两座，桌子外形尺寸：160×70×110cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面。
3、老师示教控制台：1台示教控制台，分别控制12台学生台的电源。通用电路板演示屏立在实验台上，演示屏尺寸为160×70×150cm。用于讲解、演示。
4、实验台：13台，学生实验桌及示教控制台上各配1台。
5、用户自备器材：示波器（型号不限），晶体管毫伏表，滑线变阻器等。
五、实验项目：

（1）电工实验：
1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件	17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究　 26．单相变压器实验　　　　　　 27．互感电路实验 28．三相异步电动机的使用与起动 29．三相电动机继电接触控制的基本电路 30．三相电动机Y一△起动控制实验 31．三相电动机的顺序控制实验 32．三相电动机能耗制动控制实验
（2）电子实验：
1．晶体二极管的特性及检测 2．晶体三极管输入输出特性 3．低频小信号电压放大器 4．直接耦合两级放大器 5．RC耦合两级放大器 6．负反馈对放大器性能的影响 7．变压器耦合推挽功率放大器 8．互补对称推挽功率放大器(OTL) 9．单相半波整流 10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波 13．单结晶体管特性 14．单结晶体管触发电路 15．晶闸管简单测试及可控整流电路 16．场效应管测试 17．串联型稳压电压 18．差动放大电路的研究 19．集成运放参数的测试 20．集成运放减法电路 21．集成运放加法电路 22．集成运放积分电路	23．集成运放微分电路 24．集成运放文氏正弦波振荡器 25．电容三点式振荡器 26．电感三点式振荡器 27．集成稳压电路 28．无稳态电路（多谐振荡器） 29．施密特触发器 30．集成与门逻辑功能测试 31．集成非门电路逻辑功能测试 32．集成或门电路逻辑功能测试 33．集成与非门逻揖功能测试 34．CMOS门电路的测试 35．基本RS触发器 36．JK触发器 37．D触发器 38．555时基电路的应用（方波发生器) 39．二一十进制计数器 40．二一十进制8421译码器 41．加法器 42．减法器 43．用集成与非门构成单稳态触发器 44．组合逻辑电路
