新款网孔型高级维修电工实训装置

一、MY-304C 网孔型高级维修电工实训装置是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的，该实验装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场，能完成电工基础电路，电机控制线路，照明配电的模拟操作，PLC可编程综合应用线路，电子技术应用电路的综合实训，通过一系列项目实训培养学生动手能力和实操技能。（可根据不同的配件完成多种实验）实训项目可自行确定。

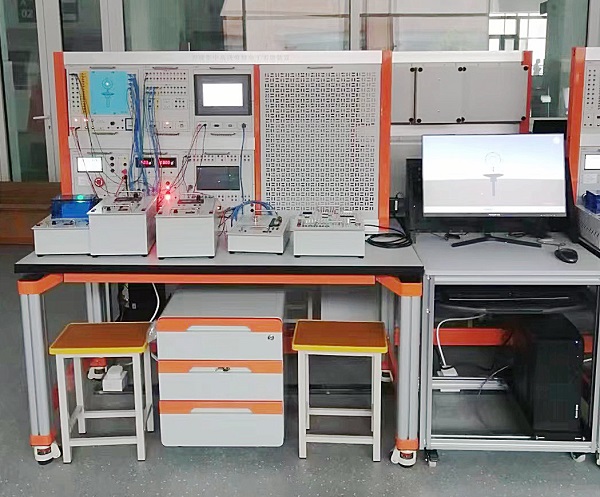

（参考图）
二、装置特点：
1、实训采用网孔板与挂箱相结合的方式，实训操作方便、更换便捷、易扩展功能或开发新的实训项目，动手能力强，接近工业现场。
2、综合性强：能完成电工、电力拖动、电气控制、PLC综合控制、电子技术多门学科的技能训练。
3、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护功能。
5、380V交流输出处设有单片机全程控制的一套过流保护装置，相间、线间直接短路或过载电流超过设定值系统即切断总电源，确保设备的安全。
三、技术性能
1、输入电源：三相五线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸约：1600mm×750mm×1690mm
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
（二）实训挂箱：
1、PLC主机挂箱：配三菱FX1N-40mR主机，集成数字量I/O（24路数字量输入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
（1）PLC仿真实训软件一套：
1）．通过PLASH虚拟环境实时显示PLC的运行状态
2）．可以实现PLC虚拟接线，并对接线进行错误检查
3）．PLC编程训练、PLC程序编写测试等功能
4）．实现PLC运行模拟，对错误程序进行检查
（2）工控组态软件一套：打开软件编程环境，任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图，并进行实训动态跟踪教学。
（三）实训桌：实训桌为铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。实训桌下方设有元件储存柜，可以放置实训挂箱，还设有四个带刹车的轮子，便于移动和固定。
五、实训项目:

（一）电工部分：
1．电工布线工艺实训 2．两个开关控制一盏灯线路训练 3．声控开关控制白炽电路训练 4．二地控制一盏灯电路训练 5．三地控制一盏灯电路训练 6．日光灯线路接线训练 7．单相电度表直接安装接线 8．单相电度表经电流互感器安装接线 9．室内照明电路安装训练 10．配电板安装训练 11．交流负载电功率的测量 12．三相异步电动机直接启动控制	13．三相异步电动机接触器点动控制线路 14．三相异步电动机接触器自锁控制线路 15．三相异步电动机Y/△自动控制线路 16．用倒顺开关控制三相异步电动机正反转线路 17．接触器联锁的正反转控制线路 18．按钮联锁的三相异步电动机正反转按钮线路 19．双重联锁的三相异步电动机正反转按钮线路 20．三相异步电动机多地控制 21．工作台自动往返控制线路 22．三相异步电动机串电阻降压启动控制线路 23．三相异步电动机能耗制动控制线路
（二）电子技能实训：
1．安装调试数字步进电机线路 2．光控开关和报警电路 3．设计并安装调试电压上下限报警电路（全自动冰箱保护器） 4．安装和调试数字钟电路
（三）PLC综合实训项目：
（1）PLC基本技能实训 1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等） 2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等） 3.PLC仿真实训
4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制	12.装配流水线控制 13.多种液体混合装置控制14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16.电镀生产线控制 17.自控轧钢机控制 18.邮件分拣机控制 19.自动售货机控制 20.机械手控制 21.四层电梯控制（实物）
（3）PLC实物控制实训：
1.直线运动位置识别、运动轨迹控制、定位控制 2.步进电机运动控制 3.直流电机控制 4.温度PID控制（具有声效功能）
（4）PLC高级技能实训（设计、安装、调试及检修：
1.PLC控制的三相异步电动机正反转控制 2.PLC控制的三相异步电动机Y/△启动控制 3.PLC控制的三相异步电动机降压启动控制 4.PLC控制的三相异步电动机能耗制动控制	5.C620车床电气控制线路 6.C6130车床电气控制线路 7.电动葫芦电气控制线路（维修电工）
（四）基于变频器的电机拖动与控制实训 1．变频器功能参数设置与操作 2．变频器报警与保护功能 3．多段速度选择变频调速 4．外部端子点动控制 5．控制电机正反转运动控制	6．控制电机运行时间操作 7．瞬间停电变频器参数设定 8．外部电压变频调速 9．三相异步电动机的变频开环调速 10．基于PLC通信方式的多段速选择变频调速 11．基于PLC通信方式的变频器开环调速 12．基于PLC通信方式的变频器闭环调速
