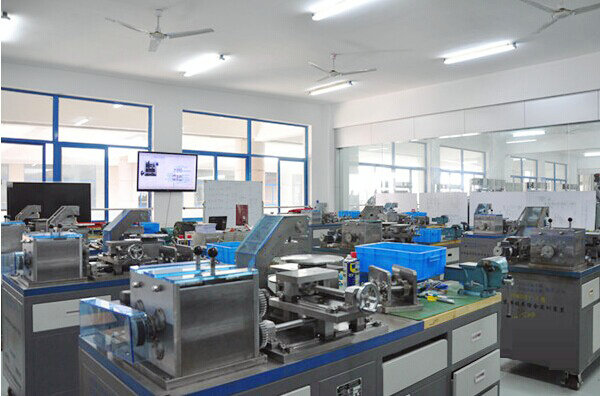

钳工实训室简介

‌钳工实训室是专业基础技能实训室之一,主要承担机械、汽车、冶金等专业实践教学的任务,同时可承担钳工基本技能和职业资格考证的实训教学任务。‌ 实训室设备包括钳工台、钻床、砂轮机等,能够进行锉削、锯割、磨削、划线、钻孔、攻丝及配合工件等实训项目。



二、钳工实训室-配置:
序号 设备名称 实验目的 数量
1 MY-522A 机械装调技术综合实训装置 实训项目
项目一:钳工基本操作技能实训
任务一 划线技能训练
任务二 锉削技能训练
任务三 锯削技能训练
任务三 钻削技能训练
任务四 攻、套螺纹技能训练
任务五 刮削技能训练
项目二:变速箱的装配与调整
根据装配图及装配工艺要求,进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
项目三:减速器的装配与调整
根据装配图及装配工艺要求,完成减速器的装配与调整。
项目四:冲床机构的装配与调整
根据装配图及装配工艺要求,完成冲床机构的装配与调整。
项目五:间歇回转工作台的装配与调整
根据装配图及装配工艺要求,进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。
项目六、二维工作台的装配与调整
根据装配图要求,进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
项目七、离合器的装配与调整
根据装配图要求,进行离合器的活动端、固定端、操纵杆、支座等的装配与调整。
项目八、机械传动的安装与调整
任务一 带传动机构的装配与调整
任务二 链传动机构的装配与调整
任务三 齿轮传动机构的装配与调整
项目十、机械系统运行与调整
根据总装配图要求,将各单元组装成系统,按要求进行调整,达到预定功能。

2 MY-QG01钳工实训台 一、功能特点:
1、钳工的主要任务:
加工零件:一些采用机械方法不适宜或不能解决的加工,都可由钳工来完成。如:零件加工过程中的划线,精密加工(如,刮削 挫削样板个制作模具等等)以及检验及修配等。
装配: 把零件按机械设备的装配技术要求进行组件,部件装配合总装配,并经过调整,检验合试车等,使之成为合格的机械设备。
设备维修:当机械在使用过程中产生故障,出现损坏或长期使用后精度降低,影响使用时,也要通过钳工进行维护合修理。
工具的制造和修理:制造和修理各种工具,卡具,量具,模具和各种专业设备。
2、钳工各项操作技能:
划线,錾削,锯削,锉削,钻孔,扩孔,锪孔,铰孔,攻螺纹,套螺纹,矫正和弯形,铆接,刮削,研磨,机器装配调试,设备维修,测量和简单的热处理。
3、钳工的主要工具:
钳工主要是以 锉刀 钻 铰刀 老虎钳 台虎钳 车床 铣床 磨床为主的工具进行装配和维修的技术工人 。
4、钳工的种类:
钳工(普通钳工):对零件进行装配,修整,加工的人员。
机修钳工:主要从事各种机械设备的维修修理工作。
工具钳工:主要从事工具,模具,刀具的制造和修理。
MY-QG01钳工台(4工位)配置:
可以完成常用工具的认识和使用,锤、锯、锉、凿、划线、装配、调试、安装等教学工具。
序号 名 称 规     格 单位 数量
1 钳工桌台面 1500X1500X50mm(实心板变形小,承重佳。与钢架强攻螺丝固定。) 1
2 操作台面 1500X1500X1.5mm,优质镀锌钢板 1
3 多功能防护网 1500X750X20mm
20X20金属方管,壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。
1
4 桌架 1500X1500X700mm
60X40金属方管,壁厚≥1.5。
壁厚≥1.0金属双侧隔板。
1
5 工具抽屉 520X420X150mm,优质滑轨。或全钢板 4
6 台虎钳 6寸 4
7 钢锯架   4
8 圆锉刀 8---12寸 2
9 半圆锉刀 8----12寸 2
10 方锉刀 8----12寸 2
11 扁锉刀 8----12寸 2
12 三角锉刀 8----12寸 2
13 划线平板 300×400MM 2
14 榔头 1p 4
15 圆规 6寸 4
16 角尺 200×125mm 4
17 钢尺 150 4
18 划针 长120 4
19 内外卡钳 6寸 2
20 三角刀 6寸 2
21 铲刀 14寸 2
22 油石   1
23 丝锥 M 6 8 10 12 14 2
24 扳牙 M 6 8 10 12 14 2
25 凿子   2
26 什锦锉 一组 2
27 手虎钳 40 mm 2
28 钢锯条 50条 2
29 活动扳手 200×24 4
30 钢丝钳 8寸 4
31 一字批 4寸 4
32 十字批 4寸 4
33 呆扳手 8、10、14 2
34 铁皮剪刀   2
35 丝攻扳手   4
36 扳牙扳手   4
37 尖嘴钳 6寸 4
38 钢丝刷   4
