电子技能实训台的台灯调光电路说明

一、电子技能实训台-实训目的
1、了解时基电路NE555和晶闸管的特性及应用。
2、掌握NE555和晶闸管构成的模拟自然风控制器工作原理。
3、通过本实训课，进一步熟悉电子电路的装配、调试、检测方法。

二、电子技能实训台实训器材
1、万用表；
2、组装焊接工具；
3、元器件的配置见表20-1。
表20-1 元器件配置表

代号	名称	规格	代号	名称	规格
R₁	电阻	68KΩ	C₄	涤纶电容	0.047μF/63V
R₂	电阻	220 KΩ	C₅	涤纶电容	0.033μF/400V
R₃	电阻	100 KΩ	VD₁	二极管	IN4007
R₄	电阻	220Ω	VD₂	稳压管	2CW1/7.5V
R₅	电阻	100Ω 1/4W	VTH	双向晶闸管	3CTS3/3A600V
RP	电位器	WHT-0.5-470 KΩ	IC	时基电路	NE555
C₁	涤纶电容	0.47μF/400V	XP	插头	自制
C₂	电解电容	220μF/25V	XS	接线座
C₃	电解电容	33μF/16V

三、工作原理
模拟自然风控制器电路工作原理如图20-1所示，图中R₁、C₁为降压电路，VD₁、C₂组成半波整流和滤波电路，直流电压由VD₂稳定在7V~8V左右，RP、R₃、C₃和IC构成间接反馈式无稳态多谐振荡电路。接通电源后，由于C₃两端电压不能突变，IC⑥脚、②脚电位≤1/3Vcc，电路置位，③脚输出高电平，VTH触发导通，电扇运转。随着C₃两端电位的升高，达到2/3Vcc时，电路翻转，③脚输出低电平，C₃两端电压通过⑦脚内部放电，电扇停止运转。调节RP可改变C₃充放电的时间常数，从而改变③脚输出触发脉冲的宽度，以控制双向晶闸管VTH的导通时间。C₅、R₅是减小VTH每次导通时对负载的冲击电流。
本装置设计成插座式，即可供无调速器的电扇使用，也可接入有调速器的电扇。同时还可作为节日彩灯、舞台灯光的控制使用。

图20-1 模拟自然风控制器工作原理图

四、实训步骤
1、组装
模拟自然风控制器电路PCB板及装配图如图20-2所示。按图组装电路，装配工艺参考以下要求：
（1）电阻、二极管均采用水平安装，贴紧印制板。电阻的色环方向应该一致。

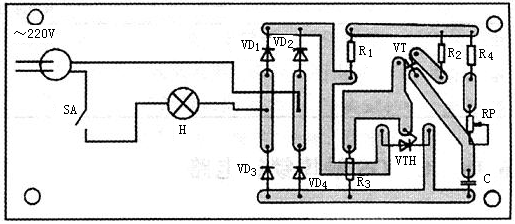

图20-2 模拟自然风控制器电路PCB板及装配图

（2）三极管、单向晶闸管采用直立式安装，底面离印制板（5±1）mm。
（3）电解电容器、绦纶电容器尽量插到底，元件底面离印制板最高不能大于4mm。
（4）电位器尽量插到底，不能倾斜，三只脚均需焊接。
（5）集成电路、继电器、轻触式按钮开关底面与印制板贴紧。
（6）插件装配美观、均匀、端正、整齐，不能歪斜，要高矮有序。
（7）所有插入焊片孔的元器件引线及导线均采用直脚焊，剪脚留头在焊面以上（1±0.5）mm，焊点要求圆滑、光亮，防止虚焊、搭焊和散锡。
整机可用珠光有机玻璃粘合而成，或借用其他电子产品的小型塑壳制作。直滑式电位器用螺丝直接安装在印制电路板上，滑柄是金属材料的，应套上绝缘塑套。
2、调试
本装置只要装配无误，无须调试即能正常工作。试用时可先用15W、220V白炽灯代替电扇。接入市电后，便可发现白炽灯时亮时灭（表示电扇的运转与停止）。调整RP可改变白炽灯亮、灭的快慢。本机设计灯亮（电扇运转）的时间约为7s~18s。灯灭（电扇停止）的时间约为3~13s。调整R₂的阻值，可改变电扇的间歇时间。调试正常后，即可接入电扇，观察实效。
五、实训报告
将实训过程及发生的问题、处理结果填入实训报告。报告格式自拟。
