电子装配实训考核装置,电子装配实训考核设备

一、产品概述：

电子装配实训考核装置-适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

二、技术指标：

1、工作电源：两相三线 AC 220V±10% 50Hz

2、工作温度：－10～40℃；环境湿度：≤90%（25℃）

3、外形尺寸：长×宽×高=1600×720×1800mm

4、整机功耗：≤700V.A

5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、功能特点：

1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。电工电子单元模块共有156个，其中不仅包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。

3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

5、本装置具有各类模块100多个，具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高。

四、基本配置及功能：

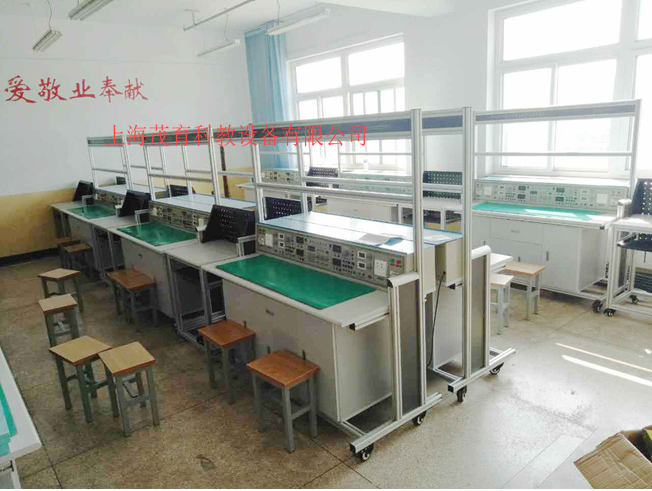

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

1、实训台:采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮，便于移动和固定。

2、活动柜（1个）

活动柜设有拉手抽屉，可存放实训工具。两侧分为6层结构，可放置实训模块。

3、电源控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

（1）交流电源：

1）高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。

2）低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。

（2）直流电源：

1）可调直流电源：两路0.0V～24V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。

2）固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。

（3）测量仪表：

1）数字直流电流表（AX4模块单元）:测量范围：0～2000mA

2）数字直流电压表:测量范围：0～30V，输入阻抗：47KΩ/V

3）指针式直流微安表: 测量范围：0-100μA, 测量精度：2.0级

4）数字直流毫伏表:测量范围：0～2000mV，输入阻抗：47KΩ/V

5）胜利牌数字万用表（VC890D）

6）直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)

7）交流电压量程：20V/200V/750V，精度±(0.8%+5)

8）直流电流：20mA/200mA /20A，精度±(1.5%+3)

9）交流电流：200mA /20A，精度±(1.5%+5)

10）电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)

（4）功率函数信号发生器/频率计

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

五、设备可以完成的实训项目：

模拟电子技术综合应用、创新实训项目:

项目一常用二极管的性能测试及应用

项目二双极晶体管及场效管输出特性的测定

项目三单管放大电路的研究

项目四两极放大电路及负反馈放大电路的研究

项目五助听器电路的调试（电子产品线路）（综合应用）

项目六恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）

项目七三极管放大电路故障排除

项目八整流、滤波及稳压电路的研究

项目九直流稳压正、负电源电路的研究

项目十典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）

项目十一 OTL功率放大电路的故障排除

项目十二 LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）

项目十三运算放大器基本运算电路

项目十四对由运放器组成的积分运算电路、微分运算电路

项目十五对由运放器组成的电压比较器传输特性的研究

项目十六气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）

项目十七方波、三角波和锯齿波发生器电路的研究与测试

项目十八三角波、方波及正弦波发生器的制作竞赛

项目十九 RC（文式桥式）正弦波振荡器和制作与调试

项目二十电容三点式LC正弦波发生器

项目二十一有源滤波电路研究

项目二十二直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）

项目二十三恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）

数字电子技术综合应用、创新实训项目:

一）基础实训项目

项目一基本逻辑门电路功能测试

项目二优先编码器功能测试

项目三二进制译码器和数据选择器功能测试

项目四全加器和超前进位全加器功能测试

项目五数值比较器功能测试

项目六七段码锁存/译码/驱动器功能测试

项目七各类触发器功能测试

项目八双向移位寄存器功能测试

项目九二一五一十进制计数器功能测试

项目十二位十进制计数/译码/驱动/显示电路

项目十一可逆十进制计数电路功能测试

项目十二 N进制计数电路功能测试

项目十三 555定时器基本应用电路

项目十四微分型单稳态触发器

项目十五集成单稳态触发器及其应用

项目十六集成施密特触发器及其应用

二）综合应用实训项目

项目十七声光控制节能路灯电路（电子产品线路）（综合应用）

项目十八 8线数据传输电路（电子产品线路）（综合应用）

项目十九 4位环形计数节拍发生器（电子产品线路）（综合应用）

项目二十秒脉冲信号发生器（电子产品线路）（综合应用）

项目二十一救护车/消防车声响报警电路（电子产品线路）（综合应用）

项目二十二 D/A转换器将数码转换成单极性、双极性模拟电压

项目二十三数控变频三角波—方波发生器

项目二十四移位寄存器彩灯显示电路（电子产品线路）（综合应用）

项目二十五 8位优先编码器抢答电路（电子产品线路）（综合应用）

项目二十六触摸式密码电子锁电路（电子产品线路）（综合应用）

项目二十七数字钟电路（电子产品线路）（综合应用）

项目二十八二位十进制计数符合电路（电子产品线路）（综合应用）

项目二十九交通灯控制电路（电子产品线路）（综合应用）

项目三十升/降阶梯波发生器（电子产品线路）（综合应用）

项目三十一光电转换加/减计数电路（电子产品线路）（综合应用）

三）电力电子技术及应用、创新实训项目

项目一晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）

项目二单结晶体管触发电路

项目三晶闸管单相半控桥式整流电路（电阻负载）的调试与分析

项目四晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究

项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）

项目六双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）

项目七功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）

四）单元电子电路实训内容（MCS51及AVR单片机，KeilC实训）

1、空调电路

模块配置

EDM002-AVR单片机主机

②EDM507-半导体制冷片

③EDM605-四位数码管显示

④EDM404-NPN三极管驱动*2个

⑤EDM501-直流风机

⑥EDM311-红外发射

⑦EDM312-红外接收

⑧EDM504-蜂鸣器

⑨EDM105-空气质量传感器

2、出租车计价器

模块配置

EDM606-12864点阵液晶

②EDM001-MCS51单片机主板

③EDM403-8位独立按键

④EDM502直流电机

⑤EDM405 PNP三极管驱动

3、综合报警器

模块配置

EDM605-四位数码管显示

②EDM201-触摸按键

③EDM107-热释电红外传感器

④EDM112-红外反射

⑤EDM106-烟雾传感器

⑥EDM302-四种音乐

⑦EDM503-扬声器

⑧EDM001-AVR主机

4、超声波测距

模块配置

EDM001-MCS51单片机主机

②EDM111-超声波发射接收模块

③EDM605-四位数码管显示模块

5、电子秤

模块配置

EDM603-十进制计数器

②EDM104-称重传感器

③EDM201-ICL7135模数转换

④EDM406-4*4键盘

⑤EDM001-MCS51单片机主板

⑥EDM606-12864LCD屏

⑦EDM504-蜂鸣器

6、电子语音播放万年历

模块配置

③EDM001-MCS51主机

④EDM605-12864点阵液晶

⑤EDM103-温度传感器18B20

⑥EDM403-8位独立按键

⑦EDM313-AK040语音

⑧EDM503-扬声器

7、64*32点阵广告屏

模块配置

EDM002-AVR单片机主机

②EDM601-64*32点阵模块

③EDM403 8位独立按键

8、酒精测试仪

模块配置

EDM002-AVR主机

②EDM605-四位数码管显示

③EDM108-酒精传感器

④EDM403-8位独立按键

9、频率计

模块配置

EDM303-三位计数器 2个

②EDM605-四位数码管显示 2个

③EDM603-十进制计数器

④EDM307-脉冲信号发生

10、声光控制小灯

模块配置

EDM101-声光控制

②EDM405-PNP三极管驱动

③EDM604-直流灯泡

11、步进电机控制

12、两室温度控制
