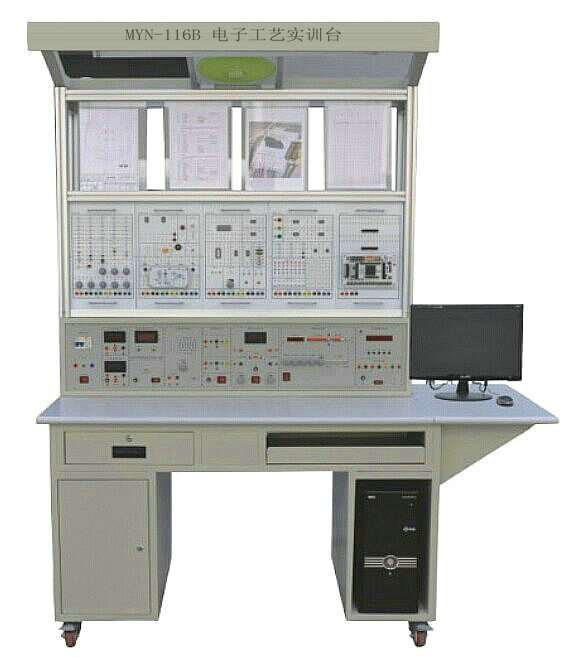

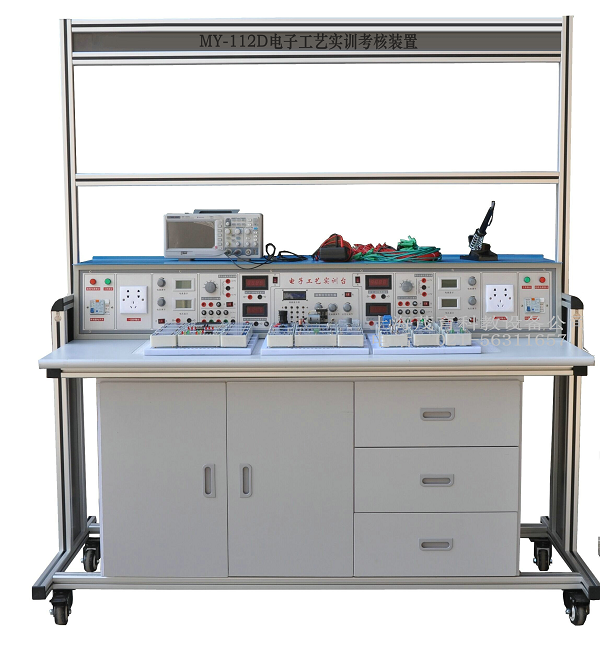

电子工艺实训考核台,电子工艺实训考核装置
一、产品概述：
电子工艺实训考核台是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。
二、装置特点：
1、采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
2、提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
3、配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
4、可配置通用电工电子实训挂箱，扩展电工类、电子类的实训项目。
三、技术性能：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+ 40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：<0.5KVA
4、外形尺寸：1280mm×650mm×2000mm（双人座）
四、基本配置及功能：
实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构 , 正反两面资源相同。
（一）实训台
实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
1、正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
2、正反两面各有一块实训面板，分别提供九路 AC220V 电源插座接口和四路固定直流电源，可为实训挂箱、外配仪器设备提供工作电源；其中四路固定直流电源电压分别为 ±12V 、 ±5V ，每路均设有短路过流保护和自恢复功能。
3、铝合金框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个 PVC 夹板，可用来夹放相关实训资料。
4、顶部框架上设有电风扇和 30W 日光灯（照明设备）各两个。
（二）电源柜
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、输出电流：20A
3、设有电源插座、风扇、照明日光灯等电源控制系统，可为10个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。
（四）实训工具（2套/台）
配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱，同时也可为用户代办其它实训器材。
（五）实训挂箱（2套/台）
1.FC-01 常用元器件单元（一）
提供常用的电阻、电容、电感、数码管、二极管等元器件。
2.FC-02 常用元器件单元（二）
提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器（0V、6V、10V、14V抽头各一路及中心抽头17V两路）等元器件。
3.FC-03 直流电源单元
一路可调直流电源：0～30V/1A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
4.FC-04 测量仪表单元
(1)直流数字电压/电流表一只：三位半数字显示，精度0.5级；电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ；电流表量程分2mA、20mA、200mA、2000mA四档，琴键开关切换选择，设有过载保护功能。
(2)交/直流数字电压表一只：三位半数字显示，精度0.5级，量程分200mV、2V、20V三档，琴键开关切换选择；交流数字电压表（真有效值）频带范围10Hz～1MHz。
5.FC-05 信号源单元
提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47kHz，幅度为0～12V连续可调；频率计的测频范围为0.1Hz～100kHz。
五、实训项目：
1. 直流稳压电源的焊接与调试
2. 单端电流反馈他激式隔离开关电源的焊接与调试
3. 全硅六管超外差式调幅收音机焊接与调试
4. OTL功率放大电路的焊接与调试
5. 多路抢答器焊接与调试
6. 脉宽调制控制器焊接与调试
7. 可编程定时器焊接与调试
8. 声光双控节电灯的焊接与调试
9. 门锁防盗报警器的焊接与调试
10. 光控音乐门铃的焊接与调试
11. A/D、D/A转换的焊接与调试
12. 七彩循环装饰灯控制器的焊接与调试
13. 台灯调光电路的焊接与调试
14. 编码电子锁电路的焊接与调试
