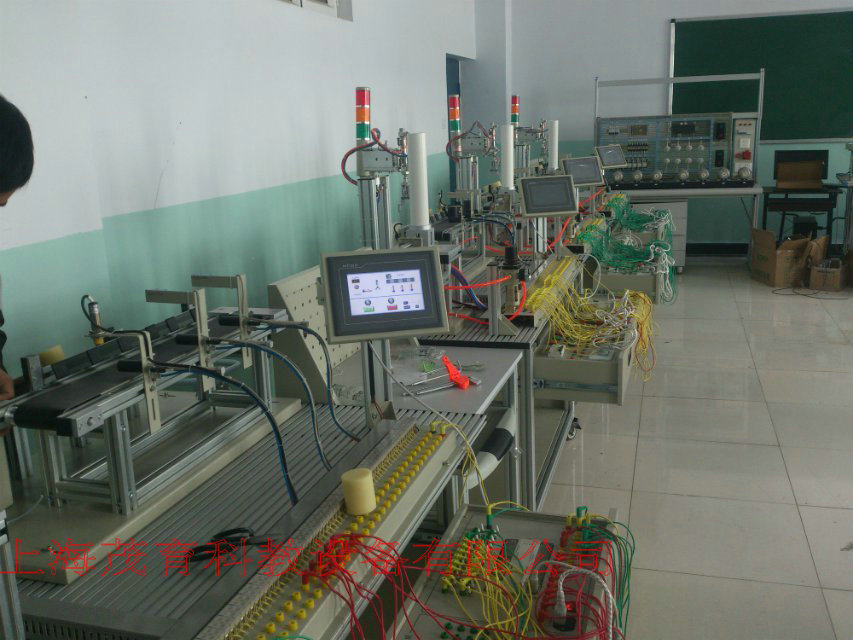

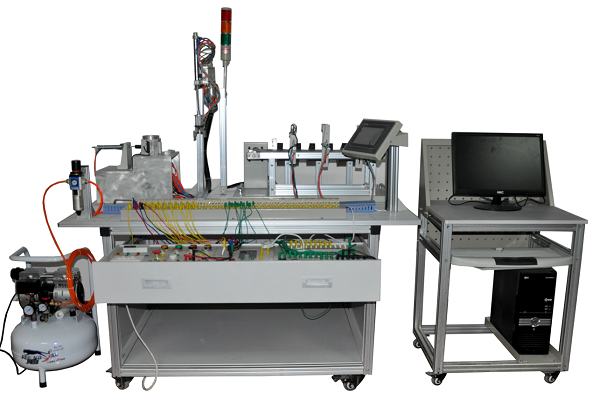

1．气动系统的安装与调试：
（1）气动方向控制回路的安装 （2）气动速度控制回路的安装 （3）气动顺序控制回路的安装 （4）气动机械手的安装 |
（5）气动系统气路的连接
（6）磁性开关的位置调整 （7）气动系统调试 （8）摆动控制回路的安装 |
|
2．变频器的安装与调试
（1）变频器与交流电机主电路的连接 （2）变频器面板的参数设置与操作 |
（3）变频器面板控制交流电机调速
（4）通过变频器外部端子控制电机启停 |
|
3．机电设备的安装与调试
（1）传动装置同轴度的调整 （2）皮带输送机的安装与调整 （3）搬运机械手设备安装与调试 |
（4）物件分拣设备的安装与调试
（5）送料设备的安装与调试 （6）自动生产线设备安装与调试 |
|
4．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写 （2）电动机调速控制电路的连接与程序编写 （3）皮带输送检测程序编写 |
（4）气动顺序动作控制程序编写
（5）气动机械手控制程序编写 （6）机电一体化设备控制程序编写 （7）自动生产线控制程序编写 |
|
5、步进电机系统的安装与plc控制
（1）直线导轨的安装调试 （2）滚珠丝杠的安装于调试 |
（3）步进电机系统的安装及连线
（4）步进电机系统的plc控制程序编写 （5）步进电机的位置控制编程 |
|
6．自动控制系统的安装与调试
（1）多种传感器的安装与调试 （2）皮带输送检测的自动控制 （3）机械手的自动控制 |
（4）机电一体化的自动控制
（5）PLC控制系统的安装与调试 （6）自动生产线的安装与调试 |
|
7．触摸屏基本控制及设置
（1）触摸屏的接线和基本参数设置 |
（2）基于触摸屏控制方式的基本指令编程练习；
（3）PLC、触摸屏与变频器通信控制。 |
|
8．可用于考核或技能竞赛，可考察的职业能力
（1）机械构件的装配与调整能力 （2）机电设备的安装与调试能力 |
（3）电路安装能力
（4）气动系统的安装与调试能力 （5）机电一体化设备的控制程序的编写能力 （6）自动控制系统的安装与调试能力 |
|

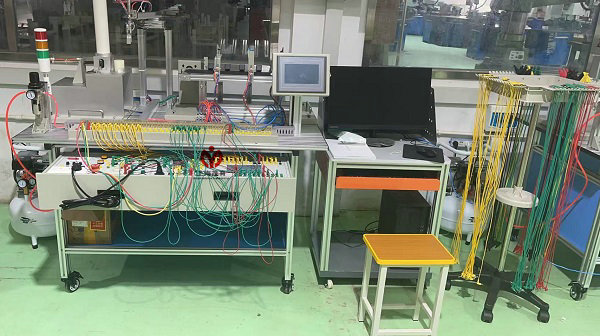

序号
|
名称
|
主要元件或型号、规格
|
数量
|
备注
|
|
1
|
实训桌
|
1200×800×840 mm
|
1张
|
桌台采用的是20*80的铝型材。
|
|
2
|
触摸屏模块
|
MCGS 7英寸工业彩色触摸屏
|
1块
|
|
|
3
|
PLC模块
|
三菱FX1N-40 24路输入16路输出
|
1块
|
|
|
4
|
变频器模块
|
三菱变频器FR-D720-0.4KW
|
1块
|
|
|
5
|
电源模块
|
三相电源总开关（带漏电和短路保护）1个，单相电源插座2个；
|
1块
|
|
|
6
|
按钮模块
|
24 V/6 A、5V/2 A各一组；转换开关1只，按钮黄、绿各1只，急停按钮1只，
|
1套
|
|
|
7
|
双井式上料部件
|
单杆气缸，磁性开关，电磁阀，光电开关等；
|
1套
|
|
|
8
|
气动机械手部件
|
双杆气缸、升降气缸、气手爪、磁性开关、双控电磁换向阀、单控电磁阀等；
|
1套
|
|
|
9
|
机械手运动部件
|
滚珠丝杠、导轨、步进电机、步进电机驱动等
|
1套
|
|
|
10
|
皮带输送机部件
|
三相减速电机（380 V， 40r/min）1台，平皮带300×40×1.5 mm 1条；
|
1套
|
|
|
11
|
物件分拣部件
|
单出杆气缸、金属传感器、光传感器、磁性开关、物件导槽、单控电磁换向阀等；
|
1套
|
|
|
12
|
接线端子模块
|
接线端子排
|
1块
|
|
|
13
|
物料
|
金属4个，尼龙 6个
|
6个
|
|
|
14
|
气管
|
Φ4Φ6，气管为蓝色，每台配有足量气管
|
1套
|
|
|
15
|
触摸屏与计算机通信线
|
|
1条
|
|
|
16
|
触摸屏与计算机、PLC通信线
|
SC-09
|
1条
|
|
|
17
|
配套工具
|
内六角扳手一套、螺丝刀+ -各一
|
1套
|
|
|
18
|
产品配套光盘
|
茂育
|
1套
|
|
|
19
|
静音空气压缩机
|
0Mpa-0.8Mpa，气泵噪音≦65分贝，符合国家标准
|
1台
|
|
