多种凸轮机构实验台,多种凸轮机构实验装置,多种凸轮机构实验系统
2022-04-04

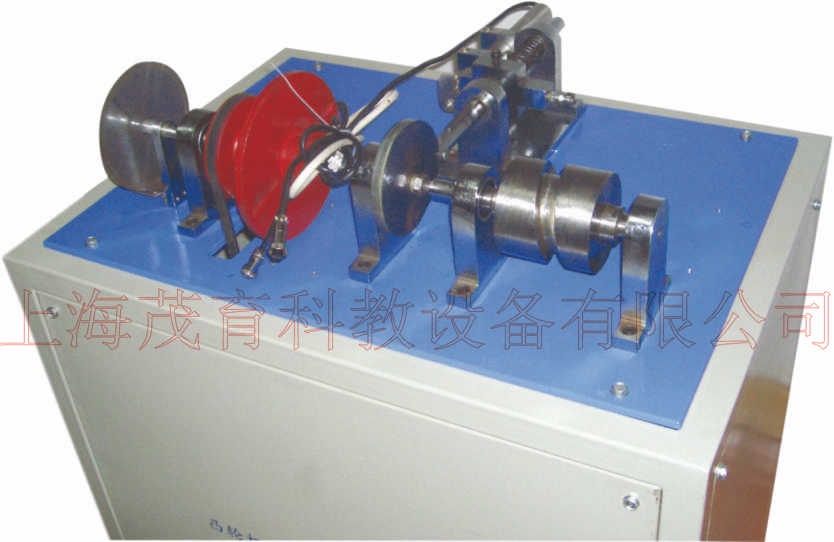

多种凸轮机构实验台,多种凸轮机构实验装置,多种凸轮机构实验系统
一、
多种凸轮机构实验台
,
多种凸轮机构实验装置
,
多种凸轮机构实验系统
主要技术参数:
1、电机功率:125W;
2、调速范围:0~200rpm;
3、盘形凸轮:基圆半径R
0
=37.5mm;最大升程hmax=20mm;
圆柱凸轮;升程角a=15°;升程H=38.5mm;
4、直线位移传感器(WYDC-25L):L=25mm;
5、光栅角位移传感器:1000脉冲/转;
6、外形尺寸:670×530×340 mm;
7、重量:51kg。
二、
多种凸轮机构实验台
,
多种凸轮机构实验装置
,
多种凸轮机构实验系统
基本配置:
1、实验台机架结构为柜式,实验机构装于平台上;
2、直流电动机、传动装置一套
3、圆柱凸轮(一种),盘形凸轮(等速运动规律、等加速等减速运动规律、 多相式运动规律、余弦运动规律、正弦运动规律、改进梯形运动规律等八种);
4、滚子推杆一种;
5、直线位移传感器一个:WYDC-25L;
6、光栅角位移传感器一个;
7、测试数据采集系统一套;
8、配套教学专用软件一套;
9、随机工具一套;
10、机罩一个。
三、
多种凸轮机构实验台
,
多种凸轮机构实验装置
,
多种凸轮机构实验系统
实验内容:
1、盘形凸轮虚拟设计及实物拼装(能拼装盘形凸轮和圆柱凸轮两种凸轮机构);
2、盘形凸轮(4种)和圆柱凸轮的廓线运动规律仿真及检测;
3、系统速度波动检测及调节。
四、
多种凸轮机构实验台
,
多种凸轮机构实验装置
,
多种凸轮机构实验系统
性能特点:
1、可进凸轮机构的简单拼装,可更换凸轮顶尖;
2、该实验台可对盘性凸轮和圆柱凸轮的运动规律进行检测和仿真分析;
3、检测系统集数据采集与电机调节控制于一体;
4、测试系统采用AVR系列单片机系统,以串口通讯,测试数据精度高、速度快、稳定;
5、该系统配套软件以AVR为平台制作开发,其内容丰富,包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容,具有综合性、开放性的特点;⑥驱动电机可进行无级调速,以满足实验机构的不同运动要求;
6、使用实验
教学软件
进行实验指导以适应开放性实验教学需要。既方便教师指导,又达到学生自己动手操作的目的。
五、
多种凸轮机构实验台
,
多种凸轮机构实验装置
,
多种凸轮机构实验系统
检测控制系统及教学分析软件内容和特点:
1、检测控制系统以AVR系列单片机组为核心,配有放大、滤波、抗干扰电路实现数据采集、放大、初步处理和数据通讯,以及电机控制等功能,该系统利用串口实现数据采集箱和电脑之间的信息通讯;
2、该实验台教学分析软件包括实验内容介绍、实验录像、运动参数可视化分析、实验结果分析等内容;
3、可显示运动参数的实时变化曲线;
4、可对杆机构进行虚拟设计和运动仿真;
5、实验结果可以以文本形式保存,并可在网络上发送,便于网络化实验,使教师可在网上批改作业。
六、
多种凸轮机构实验台
,
多种凸轮机构实验装置
,
多种凸轮机构实验系统
造型及表面处理:
1、大气美观、实物感强、加工精细;
2、盘形凸轮采用线切割精细加工;
3、金属外露件镀铬、其他表面防锈处理加喷塑;
4、实验台平台以槽钢为主要结构,传动部分均可在平台上进行装配。
