汽车发动机拆装实训室建设的目的及意义

汽车发动机拆装实训室可以进行发动机构造、发动机原理的现场教学，也可进行发动机拆装、发动机修理等项目的实训。同时也是本专业学生汽车发动机修理相关技能培训与考证的基地。
汽车发动机拆装实训室主要通过发动机拆装训练，加强学生对发动机系统总体结构的认识，发动机配气机构、曲柄连杆机构等结构的了解及工作原理认识，熟悉常用维修工具的使用。
汽车发动机拆装实训室安装了多媒体教学软件，组成多媒体网络教室，方便任课教师理论教学，实现“教学做”合一的教学模式。实训室一直以来承担汽车发动机拆装与检测的实训教学任务，以及汽车运用技术专业1+X培训的教学任务。
一、主要设备
汽油发动机拆装台架、菜油发动机拆装台架、发动机解剖台架、发动机各系统各类型部件零件、发动机拆装工具。
二、主要功能
能够完成《汽车概论》《汽车构造》《发动机构造与维修》《汽车性能与检测》等发动机部分课程的理论、实训教学任务以及《汽车维修中级工》《汽车维修高级工》培训、考证任务。
三、实训项目：
1、柴油发动机的拆装与检测：MYCZ-02捷达电控柴油发动机拆装实训台 捷达电控柴油发动机拆装实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用柴油电控汽油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各汽车学校对发动机理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
一）功能特点：
1、实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2、实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由电控汽油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、发动机电控单元、冷却系统、供油系统、蓄电池等组成；
3、带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4、实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7、实训台配备有电源总开关、飞轮防护罩等安装保护装置。
8、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
二）技术规格：
1、工作电源：直流12V
2、燃油标号：依发动机型号
3、油箱容积：10L
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
三）实训项目：
项目一柴油发动机气缸盖的拆装与检测
项目二柴油发动机凸轮轴的拆装与检测
项目三柴油发动机活塞连杆组的拆装与检测
项目四柴油发动机发动机曲轴的拆装与检测
项目五柴油发动机发动机气门组的拆装与检测
项目六柴油发动机气门间隙检查与调整
项目七柴油发动机高压油泵的拆装与检测
项目八柴油发动机机油泵的拆装与检测

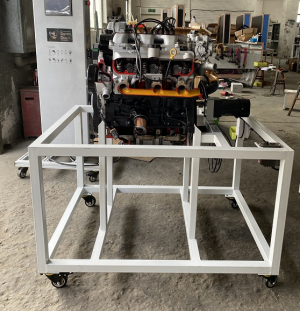

2、汽油发动机的拆装与检测：MYCZ-39汽油发动机解剖实验台 该设备采用翻新别克发动机进行剖面处理，各部件齐全，剖面位置合理，能全面展示汽油发动机内外部结构和部件的运动情况，适用于汽油发动机原理和机械机构的教学。
一）功能特点：
1、采用原厂汽油发动机实物总成进行机构切剖，充分展示汽油发动机机构部分的内外结构。
2、对发动机各机械剖面采用不同颜色的油漆进行喷涂。
3、由可调转速的单相齿轮减速电机带动发动机曲轴做低速运转，真实演示汽油发动机内部机械部件的运动过程。
4、移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
5、解剖部位：
缸体（活塞与曲轴运行外可观察）；
气门室盖（凸轮轴运行外可观察）；
气缸盖（进排气门运行外可观察）；
进排气歧管与滤清器；
发电机与水泵；
正时机构（正时机构运行外可观察）；
二）技术规格：
1、外形尺寸：800×600×1200mm(长×宽×高)
2、动力电源：220V±10% 50Hz
3、单相齿轮减速电机：
4、额定电压：AC 220V 50Hz
5、额定功率：250W
6、额定转速：0-15转/分
7、工作温度：-40℃～+50℃
8、颜色：7032
9、钢管：40*40*3mm
10、移动脚轮：100*50mm
三）实训项目：
项目一汽油发动机气门组的拆装与检测
项目二汽油发动机机体组的拆装与检测
项目三汽油发动机活塞连杆组的拆装与检测
项目四汽油发动机曲轴飞轮组的拆装与检测
项目五汽油发动机润滑系统的拆装与检测
项目六汽油发动机启动系统的拆装与检测
项目七汽油发动机冷却系统的拆装与检测
项目八汽油发动机点火系统的拆装与检测
四、专业培养目标：
培养理想信念坚定，德、智、体、美、劳全面发展，具有良好的职业素质、实践能力和创新创业意识，面向汽车制造、汽车零部件制造加工、汽车4S店以及汽车维修相关企业，掌握汽车制造与装配技术方面所必要的基本理论和专业知识，具备汽车装配、调试、试验、制造加工、质量控制、车身匹配的 实践技能，能从事汽车零部件制造加工、汽车装配与测试、汽车检测维修等岗位，适应现代汽车制造行业技术、管理、服务生产一线需要的高素质技术技能人才。
五、主干课程：
汽车构造、汽车电气设备、汽车电控发动机及检修、汽车工程材料、汽车制造工艺、汽车性能检测与评价技术、汽车装配与调试技术、PLC控制技术等。
六、职业技能证书：
汽车维修工职业资格证书、数控加工职业资格证书、智能网联汽车运维职业技能等级证书等。
七、就业面向：
汽车制造企业、汽车零部件制造企业、汽车服务企业、汽车维修企业从事汽车装配工程师、汽车质量检验员、机电维保、汽车检修等岗位。
