工业自动化实训室功能介绍及实训项目

工业自动化实训室可进行《电机与电气控制》、《普通机床电气系统安装与维修》、《传感器与自动检测》、《自动化生产线》、《接卸拆装与测绘》、《液压与气动传动》、《电工电子基础》、《变频器应用技术》、《PLC技术应用》等相关课程的教学与实训，可培养学生可编程控制器编程软件使用、程序设计与调试、传感器技术应用、气压传动技术、变频器、伺服电机及伺服驱动、网络通讯技术及组态软件等技能。
可以承担测控技术与仪器、自动化专业的《电气控制与PLC技术》课程的实验和电气工程及其自动化专业的《PLC技术及应用》课程的实验。还承担测控技术与仪器、自动化专业的PLC技术实训以及大学生创新创业训练项目和毕业设计。同时，还面向社会承接有关PLC的技术培训。
一、工业自动化实训室主要的实训项目：
1）网络化、可视化“一体化”实训室
教学项目一步进系统参数设置及调试
实训一步进控制系统的安装
实训二 PLC 控制步进电机点动运行
实训三 PLC 控制步进电机的转向
实训四 PLC 控制步进电机的速度
教学项目二交流伺服系统的参数设置及调试
实训一交流伺服系统的安装
实训二交流伺服电机驱动器的参数设置
实训三三菱伺服软件控制伺服运行
实训四 PLC 控制伺服电机的转向和速度
实训五 PLC 控制伺服系统综合运行
2）工业自动化“一体化”实训室
PLC、变频器、触摸屏的综合应用
实训一外部模拟量（电压/电流）变频调速
实训二 PID变频调速控制
实训三 PLC对象实训（步进电机定位等）
实训四基于PLC的程序运转控制
实训五基于PLC模拟量控制变频开环调速
实训六基于PLC通信方式的变频器开环调速
实训七基于PLC通信方式的速度闭环定位控制
实训八 PLC与人机界面触摸屏通讯控制
实训九 PLC、人机界面触摸屏与变频器通讯控制
实训十 PLC与人机界面触摸屏数字量调速
实训十一 PLC与人机界面触摸屏模拟量调速
3）机床故障检修“一体化”实训室
普通车床电路故障检修、摇臂钻床故障检修、平面磨床故障检修、万能铣床故障检修、卧式镗床故障检修点。
4）计算机辅助电路设计与仿真“一体化”实训室
课题一共发射级放大电路EWB仿真与调试
课题二 NE555电路的EWB仿真与调试
课题三单管放大器电路原理图设计
课题四绘制单管放大电路
课题五 AD电路原理图设计
课题六四位全加器电路图设计
课题七两级放大器电路的元件制作
课题八用Proteus软件绘制彩灯控制电路图
课题九用Proteus软件绘制数码管动态显示电路
课题十用Proteus软件绘制A/D转换电路
二、工业自动化实训室主要设备的功能介绍

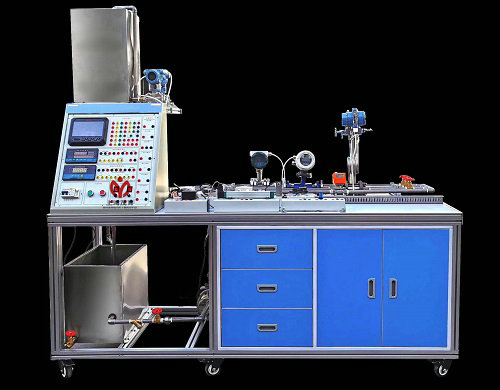

1、MYR-53热工自动化仪表实训装置

本装置的设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。
装置功能：
1）演示测量仪表的组成及种类，了解测量及测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
2）在仪表使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确。
2、MY-33F 工业电气自动化及电工技能考核实训平台

该考核实训平台主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。
3、MY-35A 工业自动化网络控制平台

实训装置以网孔架为基础实训单元，仿真企业真实环境，可开展PLC系统基础模块连接实训。工作台分为A，B两个工作面，其中A工作面应为西门子S7-200SMART PLC实训区，该实训区由电源单元、PLC单元、PLC学习箱单元、基础实训单元、伺服控制小车运动实训单元、变频器单元等组成。B工作面应为西门子S7-1200PLC 实训区，包含电源单元、PLC单元、基础实训单元、实训扩展区等。
工作台实训内容须包含：西门子S7-200SMART PLC的实训；西门子S7-1200 PLC的实训；触摸屏的实训；触摸屏与PLC通讯的实训；S7-200SMART PLC与S7-1200 PLC之间通讯；三相电机实训；红绿灯控制实训；彩灯控制实训；送料传送带控制系统设计实训；抢答器实训；伺服电机的控制实训；变频器的控制实训；小车运动控制实训；编码器控制实训；PLC与变频器PROFINET总线通信；以太网通信等；以及继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制等实训，实训内容从易到难，便于学生更轻松高效的学习PLC知识。
4、MY-33C 工业运动控制技术实训台

本装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。
研发背景：
1.）该装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。
2.）工业迅速发展处理器要求不断提高，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时满足需要实验室建设重复会导致浪费资金和实验室空间。
3）一个产品需要多种加工工艺，导致工业现场设备错纵复杂，一个主机不能完成所有工作，需要多个站点进行相互配合完成。
4.）不同层次的考核需要不同设备，不能有机的进行结合，有些实训完成后无法进行考量检查学生的接受程度。
装置特色：
1）实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。
2）在主机选型方面由小型ET200系列PLC到中型S7-1200系列PLC再到大型S7-1500系列PLC，全面覆盖了西门子常用PLC类型，主机可以通过并口连接到实训区进行实训，可从基础小型PLC开始学起，再到中型PIC,最后到大型PLC，由简到繁的学习理念让学生容易接受，学习起来更加得心应手。
3）采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
4）项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
5）仿真实训教学：通过虚拟环境实时显示PLC运行状态，模拟工业现场控制，可以进行编程训练、程序编写测试等功能。
6）模块化网络系统：网络结构主要由西门子主机S7-1500、S7-1200、ET200SP构成，根据工业中西门子PLC应用历程构建了一个工业网络，网络通讯涉及PROFINET通讯、以太网通等多层网络通讯。
5、MY-33B 工业自动化综合实验考核装置

本装置是集单片机、可编程控制器(PLC)、变频调速器于一体的工业自动控制理论的理想实验实训考核设备。单片机：采用目前广为流行的51系列单片机，并配有51仿真器及编程器，实验系统采用挂箱结构和多功能实验考核系统。同时可以进行单片机的程序开发和单片机的考核，还提供多种参考实验程序，是目前较为全面的单片机实验考核系统。可编程控制器(PLC)：采用三菱FR-A540-1.5K主机，实验程序采用挂箱结构，主机所有I/O口通过接线端子输出，与各实验挂箱的连接极为方便，所有连接均采用接插件形式，插拨方便、接触可靠、连线快捷，可以反复使用。实验装置提供典型的工控实验程序，通过实验实训程序可以了解和掌握PLC的原理及工作过程，为参加工作打下坚实基础。
装置特点：
1）装置采用组件式结构，更换便捷，如需要扩展功能或开发新的实验项目，只需添加部件即可，永不淘汰。
2）实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场工作。
3）综合性强：集PLC、单片机、变频调速原理与综合运用于一体。
4）应用广泛：适合综合实验、课程设计、毕业设计。
5）数据采集和工控组态软件的应用开发，所有实验项目均有组态棒图跟踪教学。
三、工业自动化实训室保障措施
实训室建完善的管理制度，包括实训室管理人员岗位职责、实训指导教师岗位职责、学生实训守则、材料及低值易耗品管理办法、实训室安全卫生制度、实训室仪器设备及器材损坏丢失赔偿处理办法等，详见实训室管理制度。
