电气控制实训室建设的主要功能介绍

电气控制实训室为机电技术应用专业重点实训室。通过实训使学生掌握基本电气控制线路的安装方法及安装工艺要求等，使学生掌握电气安装和控制的相关知识，学会使用常用的电工测量仪表，具备相应的电气操作技能，树立电气操作的安全意识，培养学生的创新思维能力、科学的工作方法和良好的职业道德意识，为提高学生的专业综合能力奠定良好的基础。
一、承担课程：《电气系统安装与调试》、《电气部件与组件的安装与调试》
二、主要实训项目：
1.照明电路的安装与调试；
2.认识常用低压控制电器；
3.电工测量仪表的使用；
4.线槽导轨的切割与安装；
5.常用电气控制线路的安装与调试。
三、实训室主要设备：
电气安装实训台、电气系统安装与调试实训装置、电气控制线路安装和调试运行技能实训考核装置。

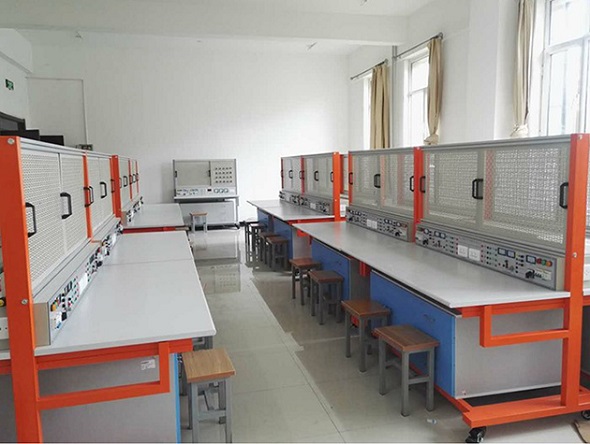

1、电气安装实训台功能介绍

一）产品概述：MY-DQ23 电气装配实训装置由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气装配实训装置适用范围广，可完成的教学内容和实训项目多。使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失。一个实训场所，可以完成几个专业教学和实训，经济适用。实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，电气装配实训装置的特点。对实训场所不多、教学经费投入受限制的学校，本装置是一种理想的职业教育实训设备。
二）技术指标
1、外型尺寸1632mm×750mm×1638mm；
2、实训台架的材料：钢板、铝合金结构；
3、工作电源：
1）输入：三相AC 380V ±10% 50HZ 三相五线；
2）固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
3）可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4）接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5）保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三）结构功能
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1）以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2）实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3）实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4）网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM，大小774*580MM

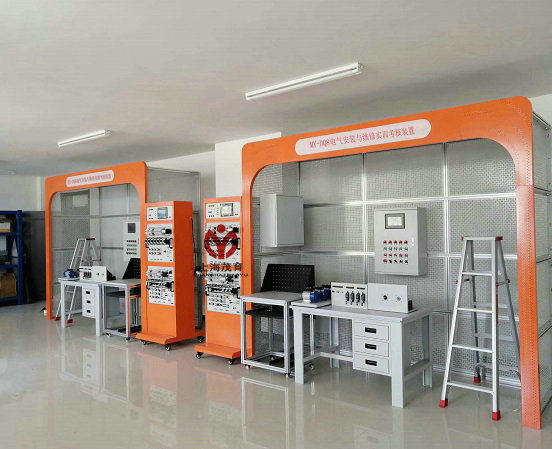

2、MYDQ-05 电气系统安装与调试实训装置 MYDQ-05 电气设备安装调试技能实训装置是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求，而开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工和电气安装工、其他有电气安装布置要求的专业的作为公共平台使用。
一）功能特点：
1）电气安装与维修实训考核装置采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重。装置配有专用电源台。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。
2）电气安装与维修实训考核装置可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、直流电动机、步进电机、伺服电机、温度控制器、电偶、PLC、变频器触摸屏等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题。
3）电气安装与调试实训考核装置具有组装灵活方便的特点，可以根据学校的实际教学条件组成，2人组、3人组、4人组……，单面、双面等不同的方式。长度组合是基于2个0.8米的基本组合单元，辅助配有0.2米、0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。建议最长不超过3个0.8米的基本组合单元。
4）电气安装与维修实训考核装置也可以为水电安装工等有电气安装要求的各岗位群提供实训考核，是一个多用途的实训平台。
二）技术性能：
1）输入电压：三相四线制～380V±10% 50Hz
2）工作环境：环境温度范围为-5~+40℃ 相对湿度＜85%（25℃ 海拔＜4000m
3）装置容量：<6KVA
4）外形尺寸：长×宽×高=2006mm×1003mm×2410mm

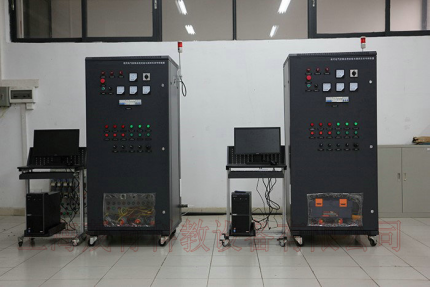

3、MY-DQ27现代电气控制系统安装与调试实训设备

MY-DQ27现代电气控制系统安装与调试实训设备是按照劳动和社会保障部的电气安装与调试教学和实训要求研制的。该实训装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。
一）技术参数：
1）输入电压：三相四线～380V±10%  50Hz
2）工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3）装置容量：功率不大于＜2KVA
4）外形尺寸：700mm×500mm×1500mm
5）设备重量：200kg
二）实训功能：
1、单相电度表的连接；
2、直接式三相有功电度表的连接；
3、间接式三相有功电度表的连接；
4、电流互感器与电流表完全星形接线；
5、电流互感器与电流表不完全星形接线；
6、转换开关与电压表连接测量三相电压。
7、功率因数的测量；
8、功率表一表法测量三相负载；
9、功率表两表法测量三相负载；
10、电流表与电流互感器Y连接电路的安装；
11、电流表与电流互感器V连接电路的安装；
12、交流异步电动机的点动控制电路连接；
13、交流异步电动机的单向连续转动的控制电路连接；
14、三相异步电动机直接起动、停车的控制电路连接；
15、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
16、按钮联锁的三相交流异步电动机正、反转控制电路的连接；
17、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
18、万能转换开关控制三相异步电动机的正反转；
19、三相交流异步电动机Y-△（手动切换）启动控制电路的连接；
20、三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；
21、定子绕组串联电阻启动控制电路的连接；
22、三相交流异步电动机能耗制动控制电路的连接；
23、三相交流异步电动机反接制动控制电路的连接；
24、多台（3台及以下）电动机的顺序控制电路的连接
25、电动机的往返行程控制电路的连接；
26、直流电动机的正反转控制；
27、直流电机的调速实验；
28、他励直流电动机的机械性能测试；
29、普通车床控制电路的连接；
30、电动葫芦控制电路的连接；
31、三相交流异步电动机既能点动，又能连续转动的控制电路连接；
32、两地控制电路的连接；
33、按钮切换的双速电动机调速控制电路的连接；
34、时间继电器切换的双速电动机调速控制电路的连接；
35、离心开关配合的反接制动控制电路的连接；
36、变频器面板功能参数设置和操作实训；
37、变频器对电机点动控制、启停控制；
38、电机转速多段控制；
39、工频、变频切换控制；
40、基于模拟量控制的电机开环调速；
41、基于面板操作的电机开环调速；
42、变频器的保护和报警功能实训；
43、基于PLC的变频器开环调速；
44、PLC交通灯控制实训；
45、PLC控制电机顺序启动；
46、PLC控制三相异步电动机Y-△启动电路；
47、触摸屏的参数设置；
48、触摸屏的编程；
49、触摸屏、PLC、变频器的综合实训；
50、两相混合式步进电机的控制；
51、两相混合式不进电机的力矩测量实训；
52、交流伺服电机的控制；
53、交流伺服电机的力矩测量实训；
54、三相晶闸管全控桥式整流电路；
55、三相晶闸管KC785集成触发电路；
56、电流调节器、速度调节器及过流保护电路；
三）结构与配置：
1）实训考核设备元件结构：由于维修电工高级培训涉及专业内容广，技术跨越性大，现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式，（如：电力电子考核设备、机床电气考核设备、PLC设备等），投入成本大，专业培训、考核点多，不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。
2）以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。
该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，所说的电气系统由多个部分前后面板纵向展开排列，包括触摸屏部分、PLC主机部分、变频器部分、电力电子部分、直流电源部分、电力拖动与继电控制部分，电机轴功率、力矩、转速测量部分，交直流电压、电流，单三相交流电能、交流功率、功率因数测量部分等组成。
面板装有操作按钮，内部装有完成电动机控制电路所需要的各种低压电器，如漏电断路器、熔断丝、电流互感器、接触器、中间继电器、热继电器、行程开关按钮、转换开关、电压表、电流表以及电度表等，为了延长电器使用寿命，各电器的接点都先与接线端子相连，再在端子上接线操作，以求经久耐用。
按生产现场的电气控制柜设计，元件按生产实际中常用的控制电路配备，选用元件与生产、生活中实际使用的元件一样，创设工作情景，实训与生产实际的工作过程相同，得到的技能训练全面，掌握的专业知识和技能牢固，对学生形成职业能力的训练效果好。
配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。经鉴定中心多次使用实践证明，是一种理想的职业教育实训设备。
四、实训室建设的主要功能：
1.满足专业教学需要：主要完成《电机与控制》、《电气控制与PLC》等相关课程的实验、实训教学任务。
2.电气控制技术研究和应用系统开发平台：专业教师可以利用该实验室的相关设备，进行电气控制技术等方面的课题研究及产品开发。
3.资格认证与技能竞赛场所：实训室可做为电工设计技能竞赛和维修电工的培训场所。
该实训室为师生提供了进行电气控制技术方面的设计性试验的工作条件，主要培养学生掌握常用低压电器的结构、使用、维修和故障排除等能力。
