电工电路实验室主要设备的功能介绍

电工电路实验室主要承担校区信息学院和工程学院的《电路原理》、《电路分析》、《电工电子技术》和《电工基础》等课程的实验教学、电工实训和开放性实验工作。

一、可开设实验项目：

1、叠加定理与戴维南定理的验证

2、一阶RC电路的测试

3、RLC元件的阻抗特性和谐振电路的研究

4、单相正弦交流电路及功率因数的提高

5、三相交流电路

6、三相异步电动机的直接起动和正反转控制

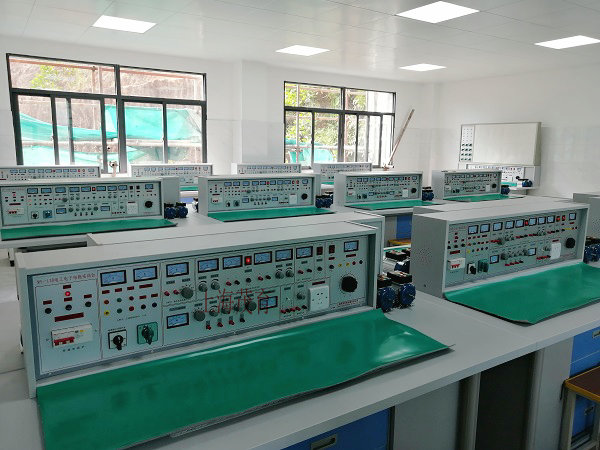

二、主要设备的功能介绍：MY-13E通用电工电子实验台

一）产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二）操作桌结构：

1.实验台铁质喷塑外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源输入指标
4．总开关：实验台电源总开关，带漏电、过载保护
5．试验按钮：试验漏电开关漏电功能
6．电源输入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流电压表：指示输出线电压
9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流表W相电流输出指示
12．O/I开关：三相四线电源输出控制
(提高安全系数)
13．接线座2只：B单元交流低压电源输出
14．电表(2A)：B单元交流电流指示
15．旋钮：B单元3-24V交流低压选择输出
16．开关：C单元双路直流稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调节
18．旋钮：C单元双路Ⅱ路稳流调节
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压、电流指示
22．接线座：D单元直流5V稳压输出
23．电表：D单元电流0.5V输出指示
24．开关1：控制各低压交流电、信号源
25．开关2：控制E单元交直流调压电源

26．电表：E单元交流电压输出指示
27．接线座4只：E单元交流、直流输出口
28．旋钮：E单元0～240V电压调节
29．插座：G单元220V输出插座
30．旋钮：音频功率放大器音量调节
31．接线座2只：音频信号输入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数发生器正弦波输出电压指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调节
39．接线座：三角波输出口
40．旋钮：函数信号发生器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号发生器五级频率粗调
43．电表：函数发生器输出频率指示
44．万用表：MF47型
46．实验桌面尺寸：160×70cm
47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
48．储存板：放置元件盒
49．左储存柜：放置储存板
50．抽屉：放置常用工具
51．右储存柜：放置储存板
53．工具

三）主要技术指标：
1、输入工作电源：三相四线。
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10^-2负载稳定度：<10^-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
★4、函数信号发生器：输出正弦波、矩形波、三角波
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
7）单次脉冲源：没按下一次按钮产生正负脉冲各一组5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
5、绝缘电阻：>5MΩ
6、漏电保护：漏电动作电流≤30mA
四）结构与配备:
1、实验桌铁质双层亚光喷塑结构，桌子中间是抽屉，放置常用工具，桌子下部左右是元件储存柜，放置实验元器件。1台学生实验桌，一台两座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔电路板(尺寸：35×90cm )，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，盒盖与盒体结合采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
2、实验台铁质双层亚光喷塑结构，后开门，便于维护，学生实验桌各配1台。
