家用电器综合实训室建设规划及功能介绍
2022-10-10
家用电器综合实训室建设规划及功能介绍
一、
基本概况
家用电器综合实训室是重要的职业技能课程教学实训室,是电子信息省级示范实验实训中心建设的实训室之一,是学院专业课教学实训室,拥有先进的实训仪器设备。主要承担着电子信息类专业学生的《电视机技术》实验实训教学,支持学生开展电子设计竞赛和创新活动,同时可面向社会提供家用电子产品维修工的中、高级职业技能培训与鉴定服务。
二、
功能与特色
本实训室属于教、学、做一体化实训室,主要承担电视机技术实验实训教学工作,主要开设实验内容为验证性、设计性和综合性实训,其中一分室,实验资源主要完成电视机基础实验教学工作,帮助学生了解电视机基本原理、结构和基本器件,电视机以模块形式进行分解,功能明确具体,可以单独完成电视机各部分的实验任务,可以完成电视机整机装配调试;二分室实验资源是整套机器,主要完成电视机综合实训测试教学工作,有助于学生掌握电视机整机拆装、综合检测、调试方法,熟悉彩色电视机各主要部件在机内的分布位置并了解其作用。本室特色是:把黑白、彩色、分立、集成电路恰当地结合在一起,实验操作灵活,两个分室资源配合使用,提升了学生对电视机的实际操作能力,培养了学生的团队协作意识和创新精神。
三、
主要开设项目
本室共开设有实验实训项目12个,其中验证性实验7个,综合性实训5个。
一)验证性项目
1、黑白电视机整机认识与高频头实验
2、中频放大电路实验
3、视放电路实验
4、伴音电路实验
5、稳压电源电路实验
6、同步分离与场扫描电路实验
7、行扫描电路与显像管电路实验
二)综合性项目
1、彩色电视机整机认识与拆装
2、彩色电视机白平衡调整
3、彩色电视机的三基色原理与色度信号测试分析
4、彩色电视机彩条波形的观测
5、彩色电视机的测试点波形观测和故障演示分析
四、
面向专业
应用电子技术、电子信息工程技术等专业的学生提供实验、实训、实习和科研环境的专业实验室。
五、主要仪器设备
第一分室主要设备:MYK-A2 家用电器实训装置、MYN-720家电技术综合实训系统、MY-510 液晶电视实训考核装置。
1、MYK-A2 家用电器实训装置
本装置是依照劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》及职业教育的教学和实训要求而研制的。家用电器实验台适合中高职院校的应用电子技术、家用电器维修、电子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。家用电器实验台包括电话煲、全自动洗衣机、抽油烟机、吸尘器、空气净化器、电热水器、电烤箱、电饭煲、微波炉等故障分析与判断方法。能使学生更全面的了解和掌握家用电器的工作原理和维修技能。
技术性能:
工作电源:AC220V±5% 50HZ
安全保护:漏电保护(动作电流≤30MA),过电流保护,熔断器保护
最大输入额定功率:1200W
环境温度:-10℃~60℃
外型尺寸:1600×700××1650mm

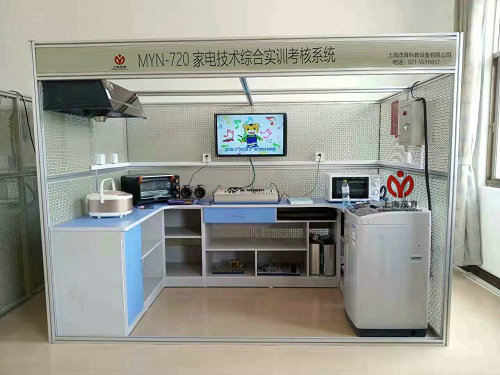

2、MYN-720家电技术综合实训系统
本系统综合了机电类、电热类、电磁类各种常用家电电气控制实训项目,能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构,从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接,配套部件的性能、规格等均密切结合实训的需要,加上详尽的实训指导书完全满足实训内容要求。
外形结构:
通过模拟厨房的立体形式来展示各种小家电的实训模块,方便学生更加直观的去学习,该房间采用钢制网孔板和钢制专用型材组接而成,安装有自锁式脚轮,方便移动和使用。装置表面静电喷塑,色彩稳重,外表美观大方,不易退色。装置配有专用电源台,装置设计高度以人站在一级人字梯即可方便操作的高度,既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适,可以模拟现场线路的转向布置。网孔板可以方便拆下,为方便隐蔽工程施工,钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计,带有穿管孔,使用扎带固定线管,在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。装置设有实训平台,台面采用贴面防火板后成型制作,基材为25mm厚E1级刨花板;台身:采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条,机械封边;可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。
每个操作台都设有独立元件柜,便于对元件的保管和安装施工,有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块,方便学生更加直观的去学习,可以根据学校的实际教学条件分组完成各种小家电的实训内容。
技术性能:
输入电源:三相四线(或三相五线)~380V±10% 50Hz
工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
装置容量:≤2kVA
安全保护:具有漏电压、漏电流保护,安全符合国家标准
装置结构尺寸:2700MM×1600MM×2000MM(长×宽×高)
3、MY-510 液晶电视实训考核装置
本装置适合信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、 液晶彩色电视机维修实训》课程的教学与实训,也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习,还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
装置构成:本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。
电源控制屏对整个实训台的供电系统进行控制,当漏电电流>30mA时,实训台整机断电;电视机彩色信号发生器具有100频道射频输出和视频全电视信号输出,为电视机提供彩色信号;
实训内容:共设有十二项故障,有电源输入故障、反馈信号采集故障、电源输出故障、PWM控制故障、遥控故障、按键故障、液晶屏显示故障、无声故障等。故障现象有三无、指示灯无声无图像、有声无图像、无声有图像、黑屏、蓝屏等。
通过在本装置上进行故障排查实操练习,可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等;并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法;并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等,为踏入社会工作打好基础。
创新特色:
本实验台为铝合金骨架,结构牢固、规格标准、外型美观大方。
实验台采用可拆分式“模块”结构,具有任意组合,利于功能升级;同时也解决了整机维修难的问题,只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题;另外模块还可以做为单独电源使用,移动到任何位置,方便教学;为保证实验安全,高压电源输入输出采用高安全、可靠的互套插座;低压信号、电源模块采用大、小两种市场上常用大小的插座输出,这种双插座接口输出方便适合不同接插线、连接口的使用。
液晶电视可独立使用:本装置实训操作并不针对电视机内构件,而是另外一套经过故障镜像的组件。此设计可以保证不会因为学生的误操作而影响液晶电视机,保证液晶电视的使用寿命。另外在电视机背部插接上通过本公司专门设计的故障消除接口,电视机还可以移动至其他地方正常使用。
技术性能:
输入电源:单相三线制AC220V±10% 50HZ
工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
整机容量:<300VA
安全保护:动作电流≤30mA、动作时间≤0.1s
外形尺寸:1650mm×660mm×1600mm
液晶电视,亮度500cd/m2,反应时间<16ms,液晶电视型号用户可自定义。
彩色信号发生器:PAL-D/K信号制式,共有100频道射频输出和全电视视频输出。共有圆、点、格、黑白格、彩色、单色等16种彩色信号形式,可通过按键直接选择。
实训桌:整体结构采用铝合金框架落地台式,便于移动和固定,利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。
第二分室
主要设备
:
MY-510B音视频维修技能实训装置、MY-510A 家电音视频维修技能实训考核装置、MY-511G 家用电器实验设备
1、MY-510B音视频维修技能实训装置
本装置是根据劳动和社会保障部发布的《家用电子产品维修工"职业技能实训和鉴定设备技术规范》及职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
装置特点:
电子科技的发展,精密的液晶电视主板、元器件用放大镜也难易看清、阻碍了教师、学生及电子爱好者对电路的分析研究、维修实训等重重困难,为此我对液晶电视主板进行解剖分析研究从而研发出一款将精密主板线路板放大、全方位解剖设计每元器件独立清楚的展示在眼前、模块式组合、元件直观、贴片插件通用、焊接调试便利、为实验实训考核提供舒适的产品、解决了长期以来困扰教学的难题填补了产品的空白。
2、MY-510A 家电音视频维修技能实训考核装置
本装置是根据劳动和社会保障部发布的《家用电子产品维修工、职业技能实训和鉴定设备技术规范》及职业教育的教学和实训要求而研发的,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操。
基本配置及功能:
本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。电源控制屏对整个实训台的供电系统进行控制,当漏电电流>30mA时,实训台整机断电;电视机彩色信号发生器具有100频道射频输出和视频全电视信号输出,为电视机提供彩色信号;智能考核系统由上位机考核管理软件、下位机答题系统、网络总线组成,整个教室联成网络,老师可以通过上位机软件对学生实训台一对一、一对多等多方式发送故障试卷,并可以进行评分、收卷等操作;液晶电视检测系统为学生分析故障和检测的实训平台。
实训内容:
共设有十二项故障,有电源输入故障、反馈信号采集故障、电源输出故障、PWM控制故障、遥控故障、按键故障、液晶屏显示故障、无声故障等。故障现象有三无、指示灯无声无图像、有声无图像、无声有图像、黑屏、蓝屏等。
通过在本装置上进行故障排查实操练习,可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等;并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法;并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等,为踏入社会工作打好基础。
3、MY-511G 家用电器实验设备
系列智能视听家用电器多功能实验室设备,大规模的TV信号处理集成电路组成了当今电视机市场的主流产品,详细介绍调试方法和检修数据,使学生讯速掌握实验中的技巧,精辟分析电路使学生成为识图高手,整套设备功能先进造型美观演示方便。
功能特点:
可配软件可通过人机对话进行故障模拟、故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施,进行电化教学,效果会更加理想。
黑白、彩色显管采用卧式安装结构,不仅降低了实验台的高度,而且避免了光线直射学生的眼睛,从而保护学生的视力。
显示仪表全部采用数字式,读取数据直观、准确。
彩电采用I2C总线控制。
主要技术参数
工作电源:AC220V±10% 50HZ
环境温度:-5℃~40℃
相对湿度:≤85%(25℃)
整机功耗:<200W
外形尺寸:1600 mm850mm960 mm
六、
实践能力评价
通过对电视机多个实验项目的学习,可以使学生掌握理解电视机基本原理、结构和基本器件,学会识别电视机电路图,分析电视机电路主要技术指标的含义和测试方法,以及掌握电视机整机拆装、综合检测、调试方法,学会观察和记录实验现象、判断和选择实验条件、测量和处理实验数据、归纳与分析实验结果,加深对相关理论基本知识和原理的理解,提高电视机专业技术知识,掌握相应的实际操作技能,包括故障分析和故障处理,提高学生运用电子技术解决实际问题的能力,逐步提高学生在该领域的综合应用能力。
