气体定压比热测定实验装置说明书

气体定压比热的测定是工程热力学的基本实验之一。实验中涉及温度、压力、热量（电功）、流量等基本量的测量；计算中用到比热及混合气体（混空气）方面的知识。本实验的目的是增加热物性研究方面的感性认识，促使理论联系实际，以利于培养同学分析问题和解决问题的能力。
一、实验目的和要求
1. 了解气体比热测定装置的基本原理和构思。
2. 熟悉本实验中的测温、测压、测热、测流量的方法。
3. 掌握由基本数据计算出比热值和求得比热公式的方法。
4. 分析本实验产生误差的原因及减小误差的可能途径。 二、实验装置和原理

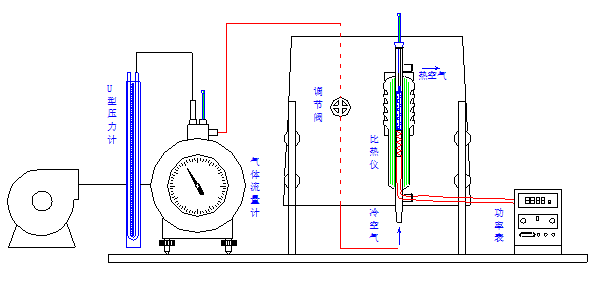

装置由显示屏、风机、流量计、比热仪主体、电功率调节及测量系统等五部分组成。

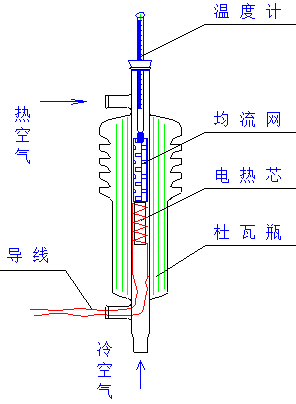

比热仪主体如图一所示。       实验时，被测空气（也可以时其它空气）由风机经流量计送入比热仪主体，经加热、均流、旋流、混流后流出。在此过程中，分别测定：空气在流量计出口处的干、湿球温度（t₀，t_w）；气体经比热仪主体的进出口温度（t₁，t₂）；气体的体积流量（V）；电热器的输入功率（W）；以及实验时相应的大气压（B）和流量计出口处的表压（Δh）。有了这些数据，并查用相应的物性参数，即可计算出被测气体的定压比热（C_pm）。
气体的流量由节流阀控制，气体出口温度由输入电热器的功率来调节。
本比热仪可测300℃以下的定压比热。 三、显示屏操作说明
1、面板按钮说明（如图二所示）
K1=开机/说明/设置
K2=保存退出
K3=加湿器开关/加
K4=起动停止/传感器清零/减
K5=传感器恢复/进位
2、开机
打开电源后指示灯频闪，按K1即可正常工作，此时K3作加湿器开关使用，K4作起动/停止开关使用，此时按K1可转换说明页，再按返回。
3、设置
在工作状态下按K1不放（大于2秒）即可进入设置状态，此时按K1可选择传感器清零，工作电压设定。
或时间设置，按K2保存退出。
①传感器清零
此时K4传感器清零、K5恢复、K2保存退出、K1功能转换（保存）
②设定工作电压
此时K3是加、K4是减、K2保存退出、K1功能转换（保存）
③设置时间
此时K3是加、K4是减、K5是进位、K2保存退出、K1功能转换
四、实验步骤和数据处理
1. 接通电源及测量仪表，选择所需的出口温度计插入混流网的凹槽中。
2. 开动风机，调节节流阀，使流量保持在额定值附近。测出流量计出口空气的干球温度（t₀）和湿球温度（t_w）。
3.调节流量，使它保持在额定值附近。逐渐提高电热器功率，使出口温度升高至预计温度
[可以根据下式预先估计所需电功率：
式中：W为电热器输入电功率（瓦）；
          Δt为进出口温度差（℃）；
          τ为每流过10升空气所需的时间（秒）。
4. 待出口温度稳定后（出口温度在10分钟之内无变化或有微小起伏，即可视为稳定），读出下列数据，每10升空气通过流量计所需时间（τ,秒）；比热仪进口温度——即流量计的出口温度（t₁,℃）和出口温度（t₂℃）；当时相应的大气压力（B，毫米汞柱）和流量计出口处的表压（Δh，毫米汞柱）；电热器的输入功率（W，瓦）。
5. 根据流量计出口空气的干球温度和湿球温度,从湿空气的干湿图查出含湿量(d,克/公斤干空气)，并根据下式计算出水蒸气的容积成分：

6. 根据电热器消耗的电功率，可算出电热器单位时间放出的热量：
千卡/秒
7. 干空气流量（质理流量）为：
公斤/秒
8. 水蒸气流量为：
公斤/秒
9. 水蒸气吸收的热量：
千卡/秒
10. 干空气的定压比热为：
千卡/（公斤·℃）
11. 计算举例
某一稳定工况的实测参数如下：
t₀=8℃；         t_w=7.5℃；        B=748.0毫米汞贡柱
t₁=8℃；         t₂=240.3℃；      τ=69.96 秒/10升；
Δh=16 毫米水柱;     W=41.84千瓦
查干湿图得 d=6.3克/公斤干空气（ψ=94%）

千卡/秒
公斤/秒
公斤/秒
千卡/秒
千卡/（公斤·℃）
12. 比热随温度的变化关系
假定在0—300℃之间，空气的真实定压比热与温度之间近似地有线性关系，则由t₁到t₂的平均比热为：

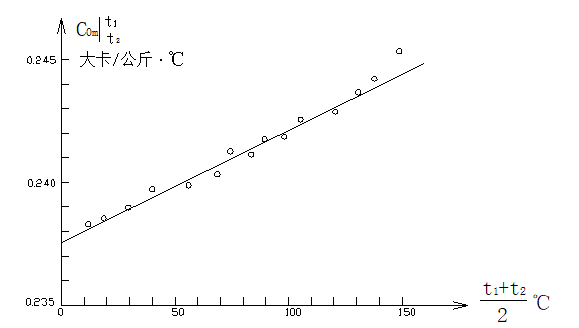

因此，若以为横坐标，为纵坐标（如图三），则可根据不同的温度范围内的平均比热确定截距a和斜率b，从而得出比热随温度变化的计算式。 五、注意事项
1. 切勿在无气流通过的情况下使电热器投入工作，以免引起局部过热而损坏比热仪主体。
2. 输入电热器的电压不得超过220伏。气体出口最高温度不得超过300℃。
3. 加热和冷却要缓慢进行，防止温度计和比热仪主体因温度骤增骤降而破裂。
4. 停止试验时，应切断电热器，让风机继续运行十五分钟左右（温度教低时可适当缩短）。

---
