强迫流动单管管外放热系数测试装置实验指导书

一、实验目的
1.了解对流放热的实验研究方法；
2.测定空气横向流过单管表面时的平均放热系数α，并将实验数据整理成准则方程式；
3.学习测量风速、温度、热量的基本技能。
二、实验原理
根据相似理论，流体受迫外掠物体时的放热系数α与流速、物体几何形状及尺寸、流体物性间的关系可用下列准则方程式描述：Nu=f（Re，Pr）

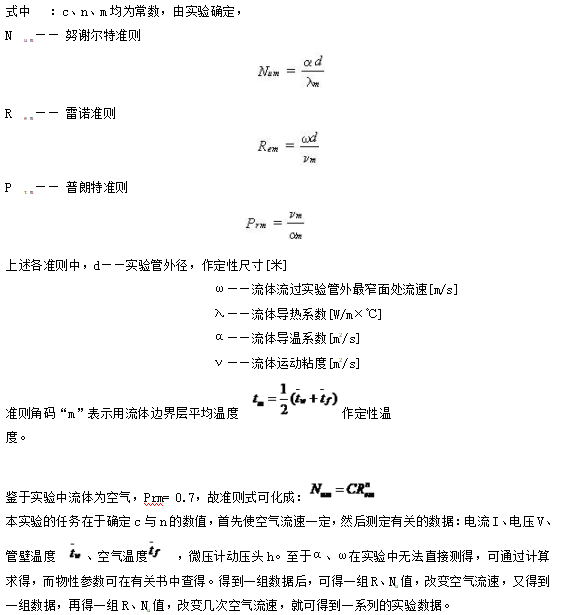

实验研究表明，流体掠过横向单管表面时，一般可将上式整理成下列具体的指数形式。

三、实验设备
本对流实验在一实验风洞中进行。实验风洞主要由风洞本体、风机、实验桌、实验管及其加热器、电测温度计、倾斜式微压计、毕托管、电流表、电压表以及调压变压器组成。
由于实验段前有两段整流，可使进入实验段前的气流稳定。毕托管置于流速段，测速段截面较实验段小，以使流速提高，测量准确。风量电子调速调节。实验风洞中安装了一根实验管，管内装有电加热器作为热源，管壁嵌有四支热电偶以测壁温。
四、实验步骤
1.将毕托管与微压计连接好、校正零点；连接热电偶与电控箱，再将加热器、电流表、电压表以及调压变压器线路连接好，指导老师检查确认无误后，准备启动风机。
2.启动风机，让风机空载启动，然后根据需要，调节风量。
3.在调压变压器指针位于零位时，合电闸加热实验管，根据需要调整变压器，使其在某一热负荷下加热，并保持不变，使壁温达到稳定（壁温在三分钟内保持读数不变，即可认为已达到稳定状态）后，开始记录电流、电压、空气进出口温度及微压计的读数。
4.在一定热负荷下，通过调整风量来改变Re数的大小，因此保持调压变压器的输出电压不变，依次调节风机风量测得其动压头，空气进、出口温度以及实验管壁温读数，即为不同风速下，同一负荷时的实验数据。
5.不同热负荷条件下的实验，仅需利用调变压器改变电加热器功率、重复上述实验步骤即可。
6.实验完毕后，先切断实验管加热电源，待实验管冷却后再停止风机。

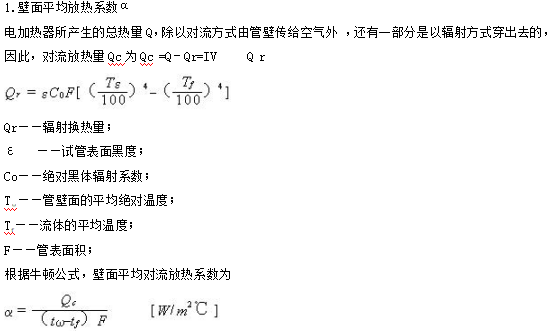

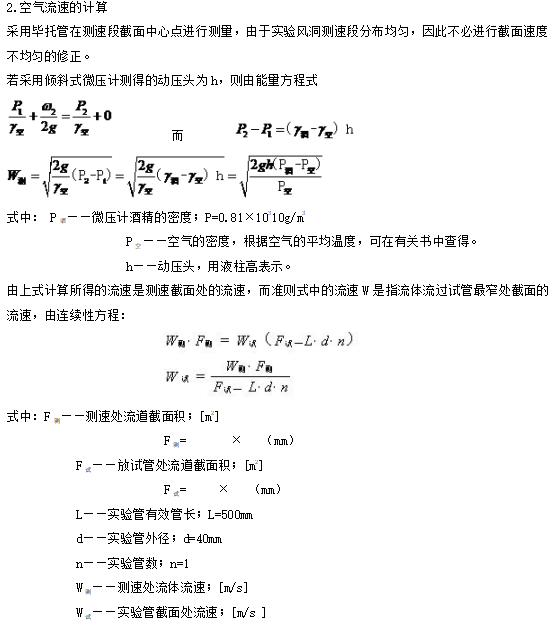

五、实验数据的整理计算

六、实验报告要求
1.实验原理；
2.实验原始数据，数据整理；

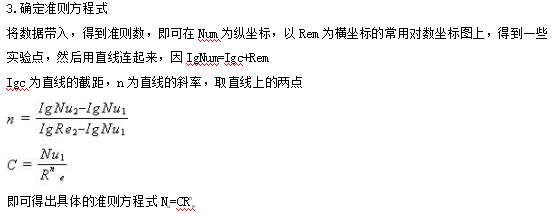

3.做出N_u=CRⁿ_e图线
4.误差分析。
