三相异步电动机反接制动控制线路

一、概述
三相异步电动机从切除电源到完全停止旋转，由于惯性的作用，总要经过一段时间，这往往不能适应某些生产机械工艺的要求。如万能铣床、卧式镗床、组合机床等，无论从提高生产效率，还是从安全及准确停位等方面考虑，都要求电动机能迅速停车，要求对电动机进行制动控制。制动方法一般有两大类；机械制动和电气制动。机械制动是用机械装置来强迫电动机迅速停车；电气制动实质上是在电动机停车时，产生一个与原来旋转方向相反的制动转矩，迫使电动机转速迅速下降。

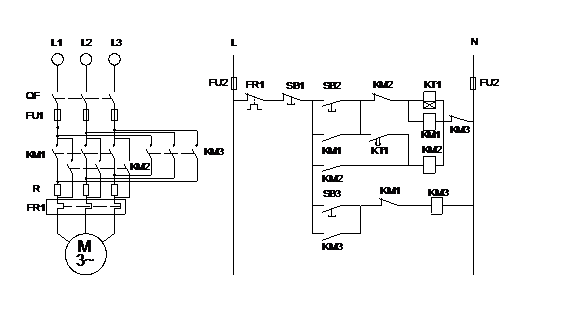

所谓反接制动就是利用改变电动机电源的相序，使定子绕组产生相反的旋转磁场，因而产生制动转矩的一种制动方法。图12三相异步电动机反接制动控制。
起动时，合上漏电保护断路器和合上空气开关QF，引入三相电源。按下起动按钮SB2，接触器KM1的线圈通电，主触头KM1闭合且线圈KM1通过与开关SB2并联的辅助触点KM1实现自锁，同时时间继电器KT1也通电，电动机串电阻R减压起动。延时一段时间以后，时间继电器的延时闭合触点KT闭合，接触器KM2的线圈通电，其主触头KM2闭合且线圈KM2通过辅助触点KM2实现自锁，同时与KT1相连的其常闭触点KM2断开使接触器KM1的线圈断电释放，电动机全压起动。反接制动时，按下按钮SB3，接触器KM3线圈通电，同时其通过与开关SB3并联的辅助触点KM3实现自锁，KM3主触头闭合，进入电动机的三相电源相序反转，电动机立即在反向力的作用下减速，同时其辅助常闭触点KM3断开，使KT1、KM1、KM2线圈断电释放，按下开关SB3的同时迅速按下SB1。

图12

二、实验目的
1.了解什么是反接制动。
2.掌握电动机减压启动和反接制动的工作原理、接线方式及操作方法。
三、实验设备

序号	名称	数量	备注
1	电源仪表及控制屏	1	提供三相四线制380V、220V
2	异步电动机	1
3	交流接触器	3
4	时间继电器	1
5	按钮开关	3
6	万用表、剥线钳、螺丝刀、尖嘴钳等	1套
7	导线若干

四、实验内容
三相异步电动机反接制动控制。
五、实验步骤
1.检查各实验设备外观及质量是否良好。
2.按图12三相鼠笼异步电动机反接制动控制线路进行正确接线，先接主回路，再接控制回路。自己检查无误并经指导老师检查认可方可合闸实验。
1）热继电器值调到1.0A，调节时间继电器KT1的延时按钮，使延时时间为3秒。
2）合上空气开关QF，引入三相电源。
3）按下起动按钮SB2，观察电动机、时间继电器及各接触器的工作情况。
4）按下按钮SB3，同时迅速按下按钮SB1，观察电动机的运行情况。
5）断开空气开关QF，切断三相主电源。
6）断开漏电保护断路器，关断总电源。
六、思考题
1.在图12中反接制动是如何实现的？
2.分析一下这种反接制动的优缺点。
3.若实验中发生故障，画出故障线路，分析故障原因。
