模拟电视发射塔实验说明书

一、实验目的
学会利用PLC构成一个电波发射模拟光圈。
二、实验器材
1.可编程控制器实验台1台
2.PLC-DEMO0014模拟电视发射塔演示板1块
3.PC机或FX-20P-E编程器(自备)1台
4.编程电缆1根
5.自锁式连接导线(或扁平线)若干根

三、实验原理与实验步骤

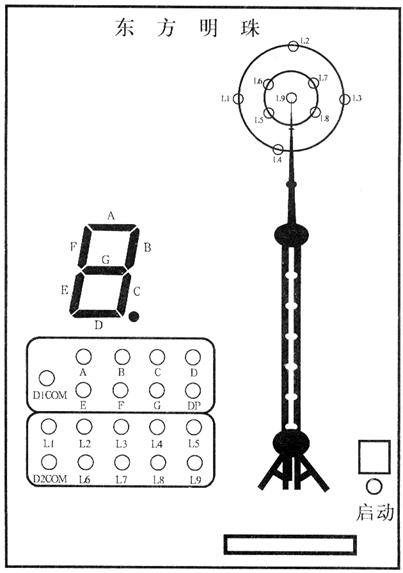

1.模拟电视发射塔演示板结构如图14.1所示。
2.本实验利用1个LED7段显示数码管和9个LED发光管来设计发射塔。数码管显示数字,发光管显示信号输出。
3.控制要求:
1)首先合上启动按钮,数码管显示为1-8循环显示,L9亮。
2)再过一秒,L9灭,L5亮;一秒后L5灭,L6亮;一秒后L6灭,L7亮;一秒后L7灭,L8亮。
3)再过一秒,L8灭,L1亮;一秒后L1灭,L2亮;一秒后L2灭,L3亮;一秒后L3灭,L4亮,一秒后,L4灭。
4)过两秒后,全灯亮一秒,然后全灭。
5)程序又循环开始。
4.实验步骤:
1)打开实验台电源,编程器与PLC连接。
2)根据具体情况编制输入程序,并检查是否正确。
3)按图14.2接线,实验台与PLC=DOME014连接,并检查连线是否正确。
4)按下启动按钮,观察运行结果。
四.设计程序清单

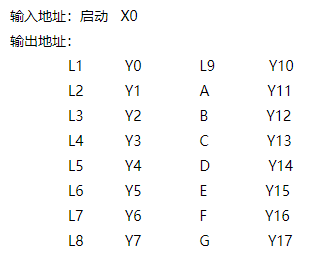

I/O地址分配:

指令表

0 LD X000
1 ANI M20
2 OUT M1
3 LD M1
4 OR Y010
5 AND X000
6 ANI M20
7 OUT Y010
8 ANI Y004
9 OUT T1 K5
12 LD M1
13 OR Y010
14 AND X000
15 ANI M20
16 ANI M9
17 ORI X000
18 OUT Y012
19 LD M1
20 OR Y010
21 AND X000
22 ANI M20
23 ANI M2
24 ORI X000
25 OUT Y013
26 LD T1
27 OR Y004
28 AND X000
29 ANI M20
30 OUT Y004
31 MPS
32 ANI Y005
33 OUT M2
34 MRD
35 ANI M17
36 OUT Y017
37 MPP
38 ANI Y005
39 OUT T2 K5
42 LD T1
43 OR Y004
44 AND X000
45 ANI M20
46 ANI M7
47 ANI M11
48 ORI X000
49 OUT Y014
50 LD T1
51 OR Y004
52 AND X000
53 ANI M20
54 ANI M3
55 ANI M13
56 ORI X000
57 OUT Y015
58 LD T1
59 OR Y004
60 AND X000
61 ANI M20
62 ANI M5
63 ORI X000
64 OUT Y011
65 LD T2
66 OR Y005
67 AND X000
68 ANI M20
69 OUT Y005
70 MPS
71 ANI M4
72 OUT M3
73 MPP
74 ANI Y006
75 OUT T3 K5
78 LD T3
79 OR Y006
80 AND X000
81 ANI M20
82 OUT Y006
83 MPS
84 ANI M6
85 OUT M5
86 MRD
87 ANI M8
88 OUT M7
89 MPP
90 ANI Y007
91 OUT T4 K5
94 LD T3
95 OR Y006
96 AND X000
97 ANI M20
98 ANI M15
99 ORI X000
100 OUT Y016
101 LD T4
102 OR Y007
103 AND X000
104 ANI M20
105 OUT Y007
106 OUT M6
107 MPS
108 ANI M10
109 OUT M9
110 MPP
111 OUT M8
112 OUT T5 K5
115 LD T5
116 OR Y000
117 AND X000
118 ANI M20
119 OUT Y000
120 MPS

121 ANI Y001
122 OUT T6 K5
125 MPP
126 OUT M4
127 LD T6
128 OR Y001
129 AND X000
130 ANI M20
131 OUT Y001
132 OUT M10
133 MPS
134 ANI M12
135 OUT M11
136 MRD
137 ANI M14
138 OUT M13
139 MRD
140 ANI M16
141 OUT M15
142 MRD
143 ANI M18
144 OUT M17
145 MPP
146 ANI Y002
147 OUT T7 K5
150 LD T7
151 OR Y002
152 AND X000
153 ANI M20

154 OUT Y002
155 OUT M12
156 MPS
157 ANI Y003
158 OUT M14
159 MPP
160 OUT M16
161 MPS
162 ANI Y003
163 OUT T8 K5
166 MPP
167 OUT M18
168 LD T8
169 OR Y003
170 AND X000
171 ANI M20
172 OUT Y003
173 ANI T10
174 OUT T9 K5
177 LD T9
178 OR M20
179 AND X000
180 ANI T10
181 OUT M20
182 OUT T10 K5
185 OUT M21
186 LD T10
187 ZRST M1 M21
192 END
梯形图

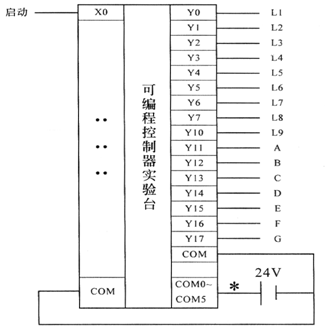

接线图

※FX系列的输出继电器的公共端:FX2N-32MR为COM0~COM4;FX2N-48MR为COM0~COM5;FX1N-60MR为COM0~COM7
