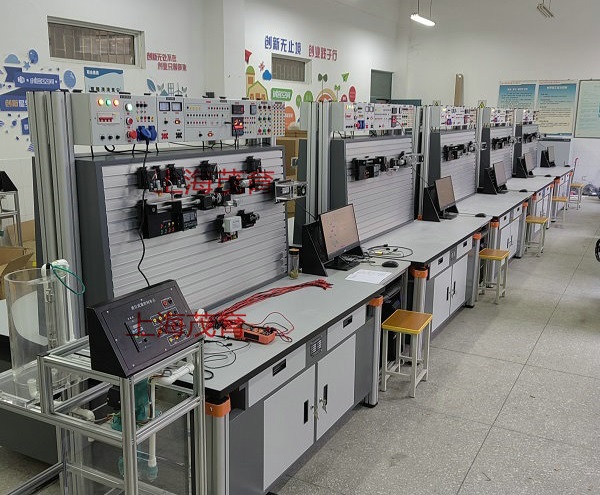

检测技术实训室,传感器与检测技术实验台

检测技术实训室拥有测高仪、偏摆仪、杠杆齿轮比较仪、自准直仪、合象水平仪、检测台及配套的常用计量器具，并可以进行常用计量器具检定和维修，本实训室承担机械类专业技能训练中检测技术模块的教学工作，为大学生创新活动、实训教学、科研、技能竞赛等提供服务，面向学生开放。
一、检测技术实训室，传感器与检测技术实验台,主要的教学内容有：
1．常用计量器具术语和分类；
2．游标类计量器具检测技术应用；
3．游标类计量器具的检定与维修；
4．测微类计量器具检测技术应用；
5．测微类计量器具的检定与维修；
6．表类计量器具检测技术应用；
7．表类计量器具的检定与维修；
8．螺纹检验与测量；
9．角度、锥度的测量；
10．量块及长度尺寸的测量；
11．表面粗糙度的检验与测量；
12．齿轮测量；
13．平台检测；
14．形位公差的分析与测量方法；
15．典型工件的测量；
16．检测方案的书写；
17．计量器具选择原则。
二、传感器与检测技术实验台配置的主要设备：

一）技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V   ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功    耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
二）主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
三）数据采集卡及处理软件：
   数据采集采用ARM系统，上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式，wifi及以太网可通过上位机远程配置和接入，内置出厂设置按钮。数据采集方式为单步采集及连续采集方式，分辨率由1/4096，采样周期1K，采样速度可选择，软件可配置。量程自动切换。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四）传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13	传感器	霍尔式测速传感器	0-2400转/分	± 1.5%
14	传感器	涡流测速传感器	0-2400转/分	≤ 1.5%
15	传感器	磁电测转速传感器	0-2400转/分	≤ 1.5%
16	传感器	转速传感器	0-2400转/分	≤ 1.5%

传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
五）实验内容如下：（带*为实验为思考实验）

实验一	电阻式传感器的单臂电桥性能实验
实验二	电阻式传感器的半桥性能实验
实验三	电阻式传感器的全桥性能实验
实验四	电阻式传感器的单臂、半桥和全桥的比较实验
实验五	电阻式传感器的振动实验*
实验六	电阻式传感器的电子秤实验*
实验七	变面积式电容传感器特性实验
实验八	差动式电容传感器特性实验
实验九	电容传感器的振动实验*
实验十	电容传感器的电子秤实验*
实验十一	差动变压器的特性实验
实验十二	自感式差动变压器的特性实验
实验十三	差动变压器的性能实验
实验十四	激励频率对差动变压器特性的影响
实验十五	差动变压器的振动实验*
实验十六	差动变压器的电子秤实验*
实验十七	光电式传感器的转速测量实验
实验十八	光电式传感器的旋转方向测量实验
实验十九	接近式霍尔传感器实验
实验二十	霍尔传感器的转速测量实验
实验二十一	霍尔传感器的振动测量实验
实验二十二	涡流传感器的位移特性实验
实验二十三	被测体材质对涡流传感器特性的影响实验
实验二十四	涡流式传感器的振动实验
实验二十五	涡流式传感器的转速测量实验
实验二十六	温度传感器及温度控制实验（AD590）
实验二十七	磁电式传感器的特性实验
实验二十八	磁电式传感器的转速测量实验
实验二十九	磁电式传感器的应用实验*
实验三十	压电加速度式传感器的特性实验
实验三十一	光纤传感器的位移特性实验
实验三十二	光纤传感器的振动实验
实验三十三	光纤传感器的转速测量实验
实验三十四	压阻式压力传感器的特性实验
实验三十五	压阻式压力传感器的差压测量实验*
实验三十六	超声波传感器的位移特性实验
实验三十七	超声波传感器的应用实验
