通用电工实训考核装置,通用电工实训考核柜
一、产品概述:
通用电工实训考核装置-适合中职在电工(含初级、中级)技能培训教学,电工考核柜采用了照明电路,电动机电气控制电路的实际操作是不可缺少的一项技能训练,也是各级电工从业人员必须掌握的内容,也是劳动部颁发“电工技术等级标准”和“电工操作证”所规定的考核鉴定内容,它包括了照明电路、电力拖动控制电路等实验与实操接线等项目。电工实验柜为了培养学生在实践中的基本技能和接线技巧,从而大大丰富了课堂实习教学内容,提高了实习教学质量,让学员很快掌握实际操作技能知识与实践接线技巧,使培训教学和实习操作走向一个新领域。
二、装置结构及配置:

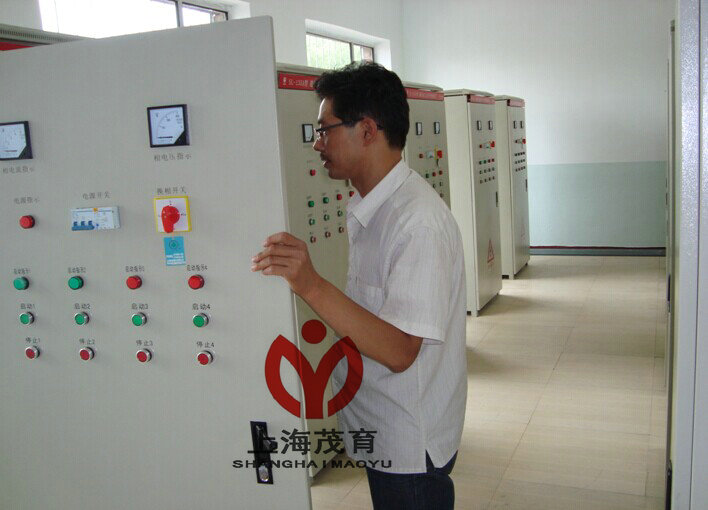

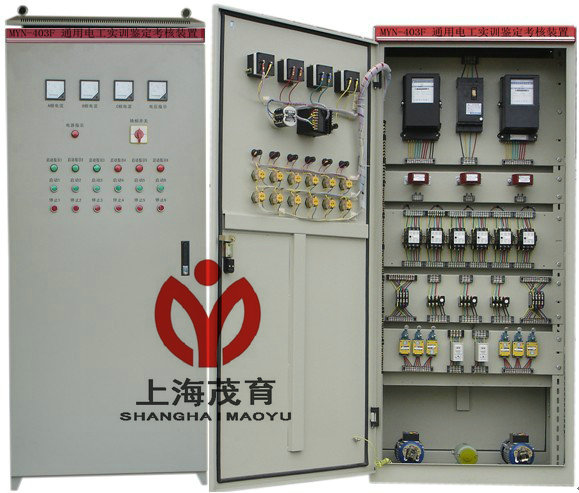

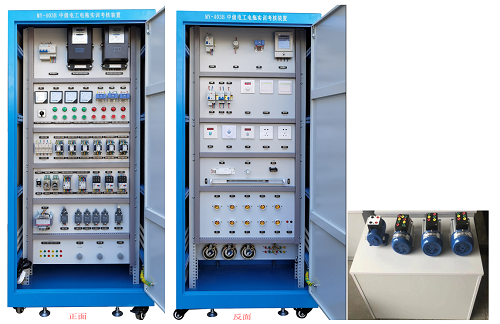

该设备按照标准电气控制柜设计制造(规格:800×460×1850mm),利用双面空间位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、白炽灯、单联开关、感应开关、声控开关、触摸开关、插座等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表以及三相四线有功电度表等。为了延长电器的使用寿命,降低材料消耗,各电器的接点都已与接线端子相连,学生只需在接线端子上接线训练,以求电气元件经久耐用。技训柜还配备多台附属电机,通过该电动机支持可作各种实验。
三、技术参数:
1、输入电源额定电压:AC380V±5%
2、额定电流:10A
3、频 率:50Hz
4、环境温度:-5℃—40℃
5、相对湿度:≤85%(25%)
6、外形尺寸:800×460×1850mm
7、设备重量:120kg
四、装置实操内容:
1、触摸开关控制白炽灯电路
2、白炽灯控制电路
3、人体感应开关控制搂梯白炽灯电路
4、声控开关控制楼梯白炽灯电路
5、日光灯控制电路
6、单相电度表直接安装电路
7、单相电度表间接安装电路
8、单相电动机控制电路
9、并励直流电动机调磁调速电路
10、并励直流电动机电枢回路串电阻调速电路
11、并励直流电动机电枢回路串电阻二级起动控制线路
12、并励直流电动机电枢反接法正反转控制电路
13、电流互感器与电流表配用接线图
14、电压表、电流表安装电路
15、三相四线电度表直接安装电路
16、三相四线电度表间接安装电路
17、一台电流互感器用于单相回路的接线电路
18、两台电流互感器接成不完全星形接线电路
19、三台电流互感器接成星形接线电路
20、两台电流互感器差接接线电路
21、三台电流互感器接成三角形接线电路
22、万能转换开关和电压表测量三相电压接线电路
23、异步电动机点动控制电路
24、异步电动机自锁控制电路
25、具有过载保护自锁控制电路
26、异步电动机单向点动起动控制电路
27、异步电动机两地控制电路
28、异步电动机联锁正反转控制电路
29、正反转点动、起动控制电路
