机床电气技能实训考核鉴定装置,机床电气技能实训考核鉴定柜

一、产品概述：
机床电气技能实训考核鉴定装置-是为各职业院校的电气类专业及电工培训机构的考核实训设备，该设备使用于教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、装置特点：

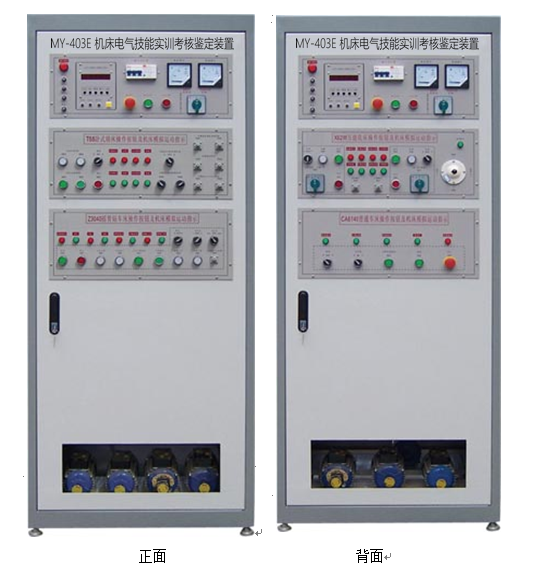

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为X62W型万能铣床、T68型卧室镗床、Z3040B摇臂钻床、C6140普通车床，该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核，经济效益更加显著。
2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换，方便快捷。
5、可以人为的设置故障点，只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。
三、技术参数：
1、输入电压：三相四线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：800mm×600mm×1500mm
5、设备重量：200kg
四、主要由以下几个部分组成：
1、控制柜门：在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关；通过电压指示切换开关，在电压表上分别能指示电网的U_UV、U_VW、U_WU线电压值；交流电流表用来监视负载的大小；定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体
控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。
五、完成的实训项目：
1、认识低压电气的结构
2、C6140普通车床电气控制培训
3、C6140普通车床电气线路排故考核
4、X62W万能铣床电气控制培训
5、X62W万能铣床电气线路排故考核
6、T68型卧室镗床电气控制培训
7、T68型卧室镗床电气线路排故考核
8、Z3040B摇臂钻床电气控制培训
9、Z3040B摇臂钻床电气线路排故考核
10、通过操作机床，掌握常用机床的操作方法
六、控制电路配置清单：

设备	序号	材料名称	规格型号	数量	备注
CA6140车床	1	转换开关	LW5D-16/3,500V,16A	1
	2	熔断器	RT14-32	6
	3	交流接触器	LC1-D0910,110V	3
	4	变压器	380V/110V、24V、6V	1
	5	热继电器	LR2-D1306	2
	6	按钮	XB4-Ø22	3	Φ22.5mm
	7	信号灯	6V /XB6-Ø16	1	Φ16mm
	8	照明灯	24V/ XB6-Ø16	1	Φ16mm
	9	旋钮开关	XB2-Ø22	2	Φ22.5mm
Z35型摇臂钻床	1	转换开关	LW5D-16/3,500V,16A	2
	2	熔断器	RT14-32	7
	3	变压器	380V/110V/24V/6V	1
	4	照明灯	24V XB6-Ø16	1
	5	交流接触器	LC1-D0910,110V	5
	6	时间继电器	RE48,110V	1
	7	行程开关	ME-8111	5
	8	交流电磁铁	MQI-0.7N ,110V	1
	9	热继电器	LR2-D1306	2
	10	按钮	XB4-Ø22	6
	11	旋钮开关	XB2-Ø22	1
电动葫芦电路	1	转换开关	LW5D-16/3,500V,16A	1
	2	熔断器	RT14-32	9
	3	交流接触器	LC1-D0910,110V	4
	4	中间继电器	RXL4A06B	1
	5	时间继电器	RE48 110V	1
	6	变压器	380V/110V/24V/6V	1
	7	热继电器	LR2-D1306	2
	8	旋钮开关	XB2-Ø22	4
	9	按钮	XB4-Ø22	5
	10	指示灯	6V XB6-Ø16	1
	11	照明灯	24V XB6-Ø16	1

	12	三相异步电动机	380v	7
	13	三相异步双速电动机	380v	1
	14	按钮	XB4-Ø22	4
	15	急停开关		2
	16	交流接触器	LC1-D0910,380V	2
X62W铣床电路	1	转换开关	LW5D-16/3,500V,16A	1	转换开关
	2	熔断器	RT14-32	8
	3	控制变压器	380V/110V	1
	4	照明变压器	380V/24V	1
	5	照明灯	24V	1
	6	电阻	680欧，50W	2
	7	交流接触器	CJ20-10,110V	6
	8	热继电器	JR36-20	3
	9	交流电磁铁	MQI-0.7N，380V	1
	10	十字开关	TCS30-1111-11/11/11/11	2
	11	按钮	LAY7	6
	12	旋钮开关	LAY39	2
	13	组合开关	LW5D-16/3,500V,16A	1
	14	组合开关	HZ1－10/E16,三极，10A	1
	15	组合开关	HZ1－10/E16,二极，10A	1
