电除雾器实验装置压力损失测试方法

在电除雾器的性能评估中，压力损失是一项关键指标，它直接影响着设备的运行能耗与经济性。准确测试电除雾器实验装置的压力损失，对于优化设备性能、确保其高效稳定运行具有重要意义。本文将结合电除雾器实验装置的原理、用途、特点、主要技术参数及配置，详细介绍其压力损失的测试方法。
一、测试原理
电除雾器的除尘原理是含尘气体中的粉尘微粒在高压静电场中荷电，荷电尘粒在电场力作用下趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面，少量带电荷尘粒沉积在放电极上，再通过振打装置使尘粒落入集灰斗，实现收尘。而压力损失测试的原理基于流体力学，通过测量电除雾器实验装置进出口的压力差，来确定气体通过设备时所消耗的能量。在气体流动过程中，由于与设备内部结构的摩擦、碰撞以及气流的扰动等因素，会导致压力降低，该压力降低值即为压力损失。
二、测试准备
（一）设备检查

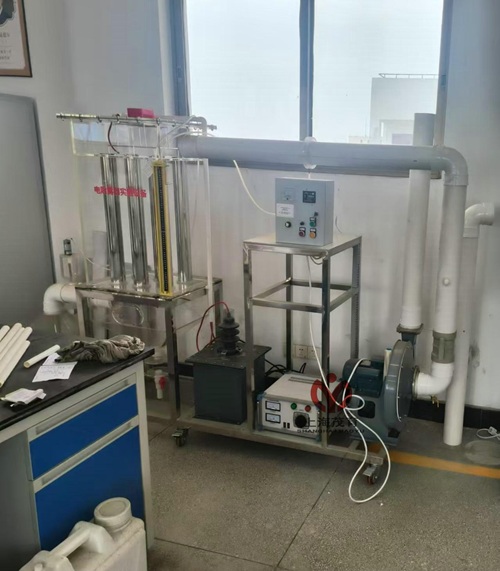

1.检查电除雾器实验装置各部件是否安装正确、连接牢固。确保透明有机玻璃材质的电除雾器无破损，集尘极、放电极等附件安装到位，排水槽通畅无堵塞。
2.检查高压电雾发生器，确认变压器运行正常，电压、电流显示准确，具备纹波小、储能低、高稳定度和高可靠性的特点，且在负载端短路时能自动断电复位，输出电压清零。
3.检查超声波雾化器、气尘静态混合器、离心通风机、变频器等设备，确保其性能良好，能正常工作。检查离心通风机的电压、功率、转速等参数是否符合要求，变频器能否有效控制风机转矩调节风量大小。
4.检查电源控制系统，包括双面亚光密纹喷塑电控箱、漏电保护器、带灯自锁按钮开关等，确保接地保护、漏电保护、过流保护等安全功能正常。检查电源线路及控制线的安装是否规范，使用的环保阻燃电气配线槽是否符合国家标准，布线是否整齐，便于查找、维修和调换线路。
（二）参数设定
1.根据主要技术参数，设定环境温度在 5℃～40℃范围内，确保实验环境符合要求。
2.将电场电压设定在 0～30KV 的可调范围内，根据实验需求选择合适的电压值。
3.通过变频器调节离心通风机的风量，使处理气量控制在 50 - 250m³/h 的范围内。同时，确保电场断面风速维持在 0.8 - 1m/s，通道数为 6 个。
4.控制雾化气体含水量小于 50g/m³，可通过调节超声波雾化器的相关参数实现。
（三）工具准备
准备好用于测量压力的仪器，如高精度压力传感器或 U 型管压力计，以及记录数据的工具，如笔记本、数据采集器等。确保测量仪器经过校准，测量准确可靠。
三、测试步骤
（一）启动设备
1.开启电源控制系统，依次启动超声波雾化器、气尘静态混合器、离心通风机等设备，使系统进入运行状态。
2.缓慢调节高压电雾发生器的电压，使其逐渐上升至设定值，注意观察电压、电流的显示情况，确保设备运行正常。
（二）测量压力
1.在电除雾器实验装置的进出口人工监测点处，分别安装压力传感器或连接 U 型管压力计。确保安装牢固，连接紧密，无漏气现象。
2.待系统运行稳定后，读取并记录进出口的压力值。为保证测量结果的准确性，每隔一定时间（如 5 分钟）测量一次，连续测量多次（如 3 - 5 次），取平均值作为最终的压力测量值。
（三）计算压力损失
根据测量得到的进出口压力值，通过公式计算压力损失：压力损失 = 进口压力 - 出口压力。将计算结果记录下来，作为本次实验装置压力损失的测试数据。
（四）改变工况测试
1.按照实验设计，依次改变电场电压、处理气量等工况参数，重复上述测试步骤，分别测量不同工况下电除雾器实验装置的压力损失。
2.在改变工况参数时，应缓慢调节，避免对设备造成冲击。同时，注意观察设备运行状态，确保安全稳定运行。
四、测试注意事项
1.测试过程中，要严格遵守安全操作规程，避免接触高压电雾发生器等带电设备，防止发生触电事故。确保设备接地良好，操作人员穿戴好防护用品。
2.定期检查测量仪器的准确性，如发现测量误差较大，应及时校准或更换仪器。
3.在改变工况参数时，要逐步进行，每次改变后等待系统稳定运行一段时间（如 10 - 15 分钟），再进行压力测量，以确保测量结果反映真实的运行状态。
4.记录数据时要准确、详细，包括测量时间、工况参数、压力值等信息，便于后续分析和处理。
5.测试结束后，先关闭高压电雾发生器，待电压降至零后，再关闭其他设备。对实验装置进行清理和维护，检查各部件是否有损坏或异常情况，及时进行修复或更换。

---
