喷淋灭火系统实训装置的工作原理及在职业教育中的运用

消防喷淋系统是一种消防灭火装置，是应用十分广泛的一种固定消防设施，它具有价格低廉、灭火效率高等特点。根据功能不同可以分为人工控制和自动控制两种形式。系统安装报警装置，可以在火灾发生时自动发出警报，自动控制的消防喷淋系统可以自动喷淋并且和其他消防设施联动工作，因此能有效控制、扑灭初期火灾。
工作原理：
闭式消防喷淋系统
平时屋顶消防水箱装满水，当发生火灾时喷头在温度达到一定温度后（一般是68°C）喷头镀铬融化，管内的水在消防水箱水压的作用下自动喷出，这时湿式报警阀自动打开，阀内的压力开关自动打开，而这个压力开关有根信号线和消防泵连锁，泵就自动启动了。然后喷淋泵把水池的水通过管道提供到管网，整个消防系统开始工作。
开式消防喷淋系统
系统装有烟感探头对烟气进行侦测，当烟气达到一定浓度时，感烟探头报警，经主机确认后反馈到声光报警器动作，发出声音或闪烁灯光警告人们，并联动防排烟风机启动，开始排烟，同时打开雨淋阀的电磁阀，在联动喷淋泵，开式喷头直接喷水。 主要依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
一、产品特点
1. 具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2. 本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3. 模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4. 喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5. 湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
二、技术参数
1. 输入电源：三相四线～380V±10%  50Hz
2. 环境温度：+4℃～+45℃
3. 装置容量：＜4kVA
4. 外形尺寸：2170mm×720mm×1808mm
5. 安全保护：具有漏电自动保护装置
三、实训项目
1. 系统结构与设备认识
2. 喷淋灭火系统仿真软件安装与使用
3. 喷淋灭火系统伺应状态操作
4. 喷淋灭火系统调试
5. 火灾探测与火灾报警
6. 喷淋灭火操作
7. 喷淋灭火监控软件安装与使用
8. 喷淋系统系统综合操作训练
9. 喷淋灭火系统与消防报警系统联动（选做）
四、基本配置
1. 豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实训室布局。
2. 灭火控制柜
(1) 灭火控制器
灭火控制器使用PLC作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能
(2) 灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制接口，可以接受其它消防报警系统的联动控制信号（如消防自动报警系统实训装置）。

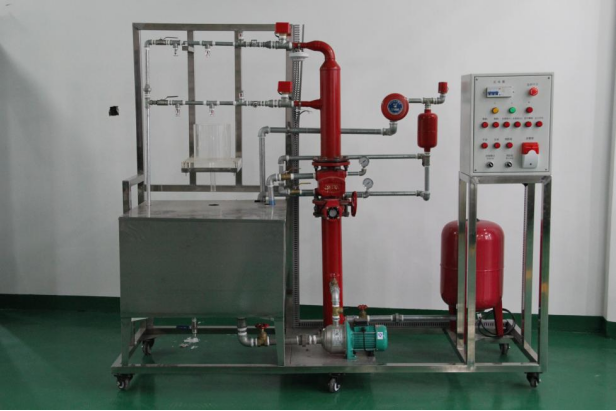

3. 喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵：数量1台   功率 550W    扬程：30米  流量:8立方米/小时
气压罐：数量1台    容积50升
湿式报警阀：数量1台  口径：Ф100mm  额定工作压力1.2MPa
玻璃球喷头：数量至少6个   68℃温级
水流指示器：数量至少2个  灵敏度15L-37.5L/min
感烟探测器：2个
上述消防类设备全部全部通过国家强制性产品认证。
4. 监控软件
配备监控系统软件,可以实现对供水过程的全监控。

---
