| 序号 | 教学项目 | 课程内容与教学要求 | 活动设计建议 | 参考课时 |
|
项 目 一 |
认识实训室与安全 用电 |

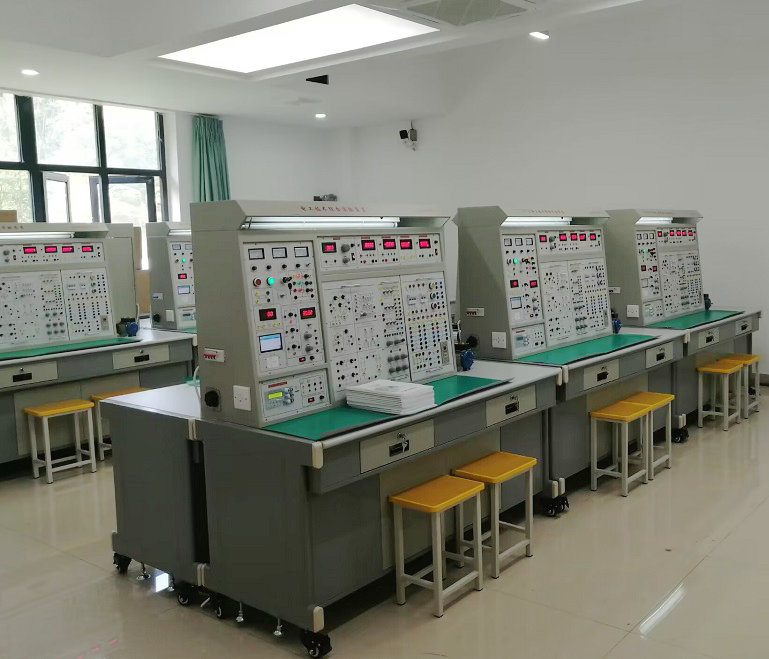

1．认识实训室 （1）了解电工实训室的电源配置，认识交直流电源、基本电工仪器仪表及常用电工工具 （2）对本课程形成初步认识，培养学习兴趣 2．安全用电 （1）了解实训室操作规程及安全电压规定，树立安全作电与规范操作的职业意识 （2）了解人体触电的类型及常见原因，掌握预防触电的保护措施，了解触电的现场处理措施 （3）了解电气火灾的防范及扑救常识，能正确选择处理方法 （4）认识电气安全标识 |
1．现场观察认识电工实训室 2．通过模拟演示、教学视频和多媒体课件等进行安全教育 |
4 |
|
项 目 二 |
灯泡的 开关控 制 |
1．电路组成与电路模型 （1）认识简单的实物电路，了解简单电路组成要素，理解电路模型，会识读简单电路图 （2）识别常用电池的外形、特点，了解其实际应用 2．电路的基本物理量及其测量 （1）理解参考方向的含义和作用，会应用参考方向解决电路中的实际问题 （2）理解电动势、电位、电能的物理概念；理解电流、电压、电功率的概念，并能进行简单计算 （3）能正确选择和使用电工仪表，掌握电流、电压测量的基本方法，并能测量小型用电设备的电流、电压 3．电阻 （1）了解电阻器及其参数，会计算导体电阻，了解电阻与温度的关系，了解其超导现象 （2）能区别线性电阻与非线性电阻，了解其典型应用 （3）识别常用电阻器，能根据色环估读和用万用表测量其阻值 4．欧姆定律 （1）了解电阻元件上电压与电流的关系，掌握欧姆定律 （2）掌握电阻串、并、混联的连接方式，会计算等效电阻、电压、电流和功率 5．直流电压表、直流电流表 （1）掌握直流电压表、直流电流表的量程扩大的方法 （2）能正确使用直流电压表、直流电流表 6．安全文明操作 *7．电源的模型 了解电压源与电流源的概念，了解实际电源的电路模型 |
1．在技能化教室或电工实训室模拟工作情境 2．通过实物挂板，认识简单实物电路 3．通过实物现场教学，认识电池外形 4．通过与现实生活中的实例类比，理解电位、电动势和电能的物理量 4．通过动手操作，掌握万用表、直流电压表、直流电流表的使用 |
12 |
|
项 目 三 |
安装 电桥 电路 |
1．基尔霍夫定律 （1）了解节点、支路、回路、网孔的概念 （2）掌握基尔霍夫电流和电压定律，能用基尔霍夫电流和电压定律列出两个网孔的电路方程 2．电桥电路 （1）明确电桥平衡的条件 （2）能进行电桥电路安装、测试与故障排除 3．安全文明操作 *4．戴维宁定理 了解戴维宁定理及其在工程技术中进行外部端口等效与替换的方法 *5．叠加定理 了解叠加定理，了解在分析电路时复杂信号可由简单信号叠加的方法 *6．负载获得最大功率的条件 了解负载获得最大功率的条件及应用 |
1．在技能化教室或电工实训室模拟工作情境 2．通过实验，总结电路中节点电流及回路电压的规律 3．通过学生分组讨论、师生互动，学习检查电路故障的方法，能用万用表、电压表、电流表检查电路故障 |
12 |
|
项 目 四 |
认识电容和电感 |
1．电容 （1）了解电容器的概念、种类、参数，了解储能元件的概念 （2）能根据要求，正确选择利用串、并联方式获得合适的电容 （3）认识常用电容器外形，会判断其好坏，理解其充放电电路的工作特点 2．电感 （1）了解电感的概念，了解影响电感量的因素 （2）了解电感器的外形、参数，会判断其好坏 3．电磁感应 （1）理解磁场的基本概念，会判断载流直导体与螺线管导体周围磁场的方向，了解其在工程技术中的应用 （2）了解磁通的物理概念，了解其在工程技术中的应用；了解磁场强度、磁感应强度和磁导率的基本概念及其相互关系 （3）掌握左、右手定则 4．安全文明操作 |
1．在技能化教室或电工实训室模拟工作情境 2．用示波器测量正弦交流电的波形，通过多媒体课件分析正弦交流电的三要素 3．通过参观电子市场、观看图片、实物展示、多媒体课件等,感性认识常用电容、电感元件 4．通过电容器充放电实验，理解电容器充电路的工作特点 3．用示波器测量R、L、C元件中电压与电流的关系；RL、RC、RLC串联电路中电压与电流之间的关系 4．分组动手安装与测试日光灯照明电路 |
6 |
|
项 目 五 |
室内照 明电路 配电板 的安装 |
1．正弦交流电的基本物理量 （1）掌握正弦交流电的三要素，理解正弦量解析式、波形图的表现形式及其对应关系 （2）理解有效值、最大值和平均值的概念，掌握它们之间的关系 （3）理解频率、角频率和周期的概念，掌握它们之间的关系 （4）理解相位、初相和相位差的概念，掌握它们之间的关系 2．旋转矢量法 理解正弦量的旋转矢量表示方法，了解正弦量解析式、波形图、矢量图的相互转换 3．纯电阻、纯电感、纯电容电路 （1）掌握纯电阻、纯电感、纯电容元件上电压与电流的相量关系 （2）会计算感抗、容抗、有功功率、无功功率 （3）会使用示波器、信号发生器、毫伏表观察波形，测量正弦电压的频率和峰值，会观察R、L、C元件上电压与电流之间的关系 4．串联电路 （1）理解RL、RC、RLC串联电路的阻抗概念 （2）掌握电压三角形、阻抗三角形的应用 （3）会用示波器观察交流串联电路的电压与电流相位差 5．常用电光源的认识 了解常用电光源、新型电光源及其构造和应用场合 6．交流电路的功率 （1）理解电路中瞬时功率、有功功率、无功功率、视在功率的物理概念，并会计算有功功率、无功功率、视在功率 （2）理解功率三角形和电路的功率因数，了解功率因数的意义 7．电能的测量与节能 （1）会使用单相感应式电能表，了解新型电能计量仪表 （2）了解提高功率因数的意义及方法 8．安装室内照明电路配电板 （1）了解照明电路配电板的组成，了解电能表、开关、保护装置等器件的外部结构、性能和用途 （2）会安装日光灯照明电路，会用交流电压表、交流电流表、试电笔测试电路，能排除日光灯照明电路中的故障 9．安全文明操作 *10．串联电路的谐振 （1）了解串联谐振电路的特点，掌握谐振的条件，会计算谐振频率，了解影响谐振曲线、通频带、品质因数的因素 （2）了解串联谐振的利用与防护，了解谐振典型工程应用和防护措施 *11．电感与电容并联电路的谐振 了解并联谐振电路的特点，掌握谐振条件、谐振频率的计算 |
1．在技能化教室或电工实训室模拟工作情境 2．分组使用仪表测量交流电路的功率和功率因数，了解感性电路提高功率因数的方法及意义 3．通过现场观察常用电光源和单相电度表，形成感性认识 4．分组动手安装室内照明电路配电板 |
14 |
|
项 目 六 |
安装小型配电箱 |
1．三相正弦交流电源 （1）了解三相正弦对称电源的概念，理解相序的概念 （2）了解电源星形联结的特点，能绘制其电压矢量图 （3）了解我国电力系统的供电制，理解三相三线制、三相四线制、三相五线制 2．用电保护 （1）了解保护接地的原理；掌握保护接零的方法，了解其应用 （3）了解电气安全操作规程，会保护人身与设备安全，防止发生事故，初步具有触电现场的处理方法 3．小型配电箱的安装 （1）掌握漏电保护开关、三相插座、三相电度表的作用及安装方法 （2）会计算和测量三相功率 （3）掌握配电箱的安装规范，能够进行配电板的安装，能检测并排除三相电路故障 *4．三相正弦交流电路三相负载的连接 （1）了解星形联结方式下三相对称负载线电路、相电流和中性线电流的关系，了解对称负载与不对称负载的概念，以及中性线的作用 （2）了解对称三相电路功率的概念与计算 |
1．在技能化教室或电工实训室模拟工作情境 2．分组使用交流电压表测量 线电压与相电压，明确其关系 3．实物直观认识漏电保护开关、三相插座、三相电度表 4．分组动手安装小型配电箱 |
10 |
|
*项 目 七 |
简单变压器制作 |
1．互感 （1）理解互感的概念，了解互感在工程技术中的应用，了解影响互感的因素 （2）理解同名端的概念，了解同名端在工程技术中的应用，了解影响同名端的因素 2．简单变压器制作 （1）了解变压器的用途、构造及工作原理 （2）了解变压器的电压比、电流比和阻抗变换 （3）能够正确使用电磁铁 （4）能够制作简单变压器 |
1．在技能化教室或电工实训室模拟工作情境 2．电磁感应动画及现场演示 3．展示实物认识变压器外形；通过多媒体动画和透明模型，熟悉变压器构造及工作原理 4．动手制作简单变压器 |
8 |
|
*项 目 八 |
三相交流 异步电动 机的拆装 |
1．三相交流异步电动机认识 （1）了解三相交流异步电动机的结构、工作原理、主要参数 （2）掌握电动机定子绕组的联结方式：星形和三角形 （3）掌握电动机启动、调速、制动常用方法 2．三相交流异步电动机拆装与使用 （1）掌握电动机拆卸、装配步骤和方法 （2）能识读电动机的铭牌，并能对电动机进行正确接线 （3）能根据需要选择合适的电动机，并排除三相交流异步电动机常见故障 |
1．在技能化教室或电工实训室模拟工作情境 2．通过透明模型和多媒体动画，了解三相交流异步电动机组成结构及工作原理 3．现场观看三相交流异步电动机实物铭牌，明确各参数含义 4．通过观看三相交流异步电动机拆装动画，明确拆装步骤及方法 5．通过多媒体课件模拟进行电动机拆装 |
6 |
| 合计 | 72 | |||
